OSD 选项卡

Betaflight OSD 可将飞行信息和遥测数据叠加显示在 FPV 相机画面上。可在此配置 OSD 元素、布局以及显示的告警和警告。

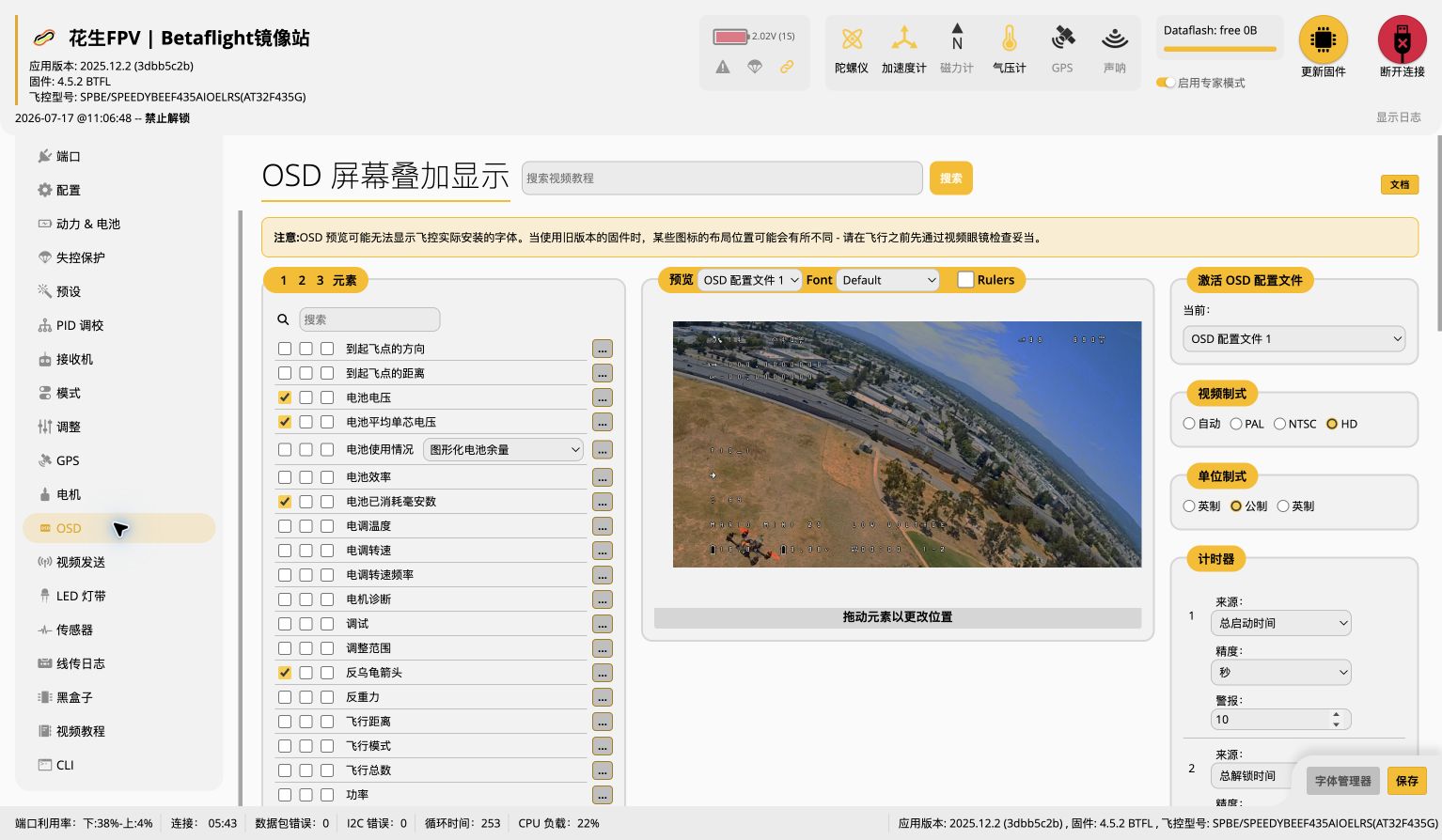

OSD 选项卡

OSD 需要受支持的硬件，包括许多 FC 上的 MAX7456、支持 MSP DisplayPort 的 FrSky OSD 板，以及数字 VTX。

使用元素旁的复选框启用 OSD 元素，再在预览窗格中拖动调整位置。变更会实时反映到 VTX 与护目镜。系统提供三个配置文件，可用于保存不同的元素组合和布局。

活动 OSD 配置文件​

选择叠加在相机画面上的 OSD 配置文件。

视频格式​

  • 自动：尝试自动识别合适的输出类型。
  • PAL：使用 30 列 x 16 行的 OSD 网格。使用 MAX7456 时必须与相机信号匹配。
  • NTSC：使用 30 列 x 13 行的 OSD 网格。使用 MAX7456 时必须与相机信号匹配。
  • HD：供通过 MSP DisplayPort 接收 OSD 命令的数字 VTX 使用。
信息

HD OSD 默认采用 53 列 x 20 行网格。当 VTX 在线时，Betaflight 会通过 MSP DisplayPort 查询最佳网格尺寸，并可更新为数字 VTX 系统支持的尺寸。

单位​

设置 OSD 数据的单位制。

单位制速度距离温度
公制km/hkm摄氏度
英制mph英里华氏度
英国制mphkm摄氏度

计时器​

任一选定计时器源达到告警值时，可显示三个计时器告警并发出 OSD 提示。

告警​

当任一数值达到此处设置的阈值时，显示 OSD 告警。

警告​

OSD 警告元素可显示多个来源的异常情况；飞手可按需禁用部分警告。

飞行后统计​

飞行器上锁后，OSD 会显示飞行后页面，其中包含在此选择的统计数据。

字体管理器​

使用 MAX7456 时，通过字体管理器上传 OSD 字形。

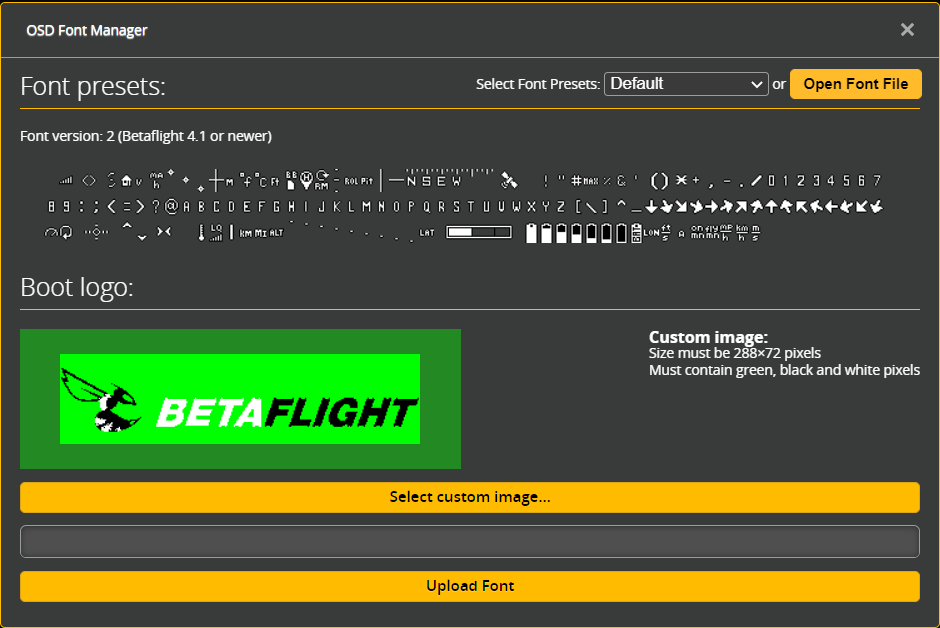

OSD 字体管理器

字体预设​

可选择不同粗细和样式的字体预设。使用上传字体功能保存变更。

启动标志​

可上传自定义启动标志。图像必须为 288 x 72 像素，且仅使用绿色、白色和黑色；绿色区域会渲染为透明。使用上传字体功能保存变更。

上传字体​

从旧版 Betaflight 升级后，可能需要重新上传字体，因为字形会随版本增加或变更。若准星显示异常、画面乱码或使用了错误字符，请尝试重新上传字体。

有关 OSD 配置文件和切换方法，请参阅 OSD 配置文件指南。
