电源与电池选项卡

在此配置所有电源和电池相关设置。设置电压、电流传感器来源及校准参数，使 FC 能正确读取数值并在需要时发出告警；也可查看当前电源测量结果。

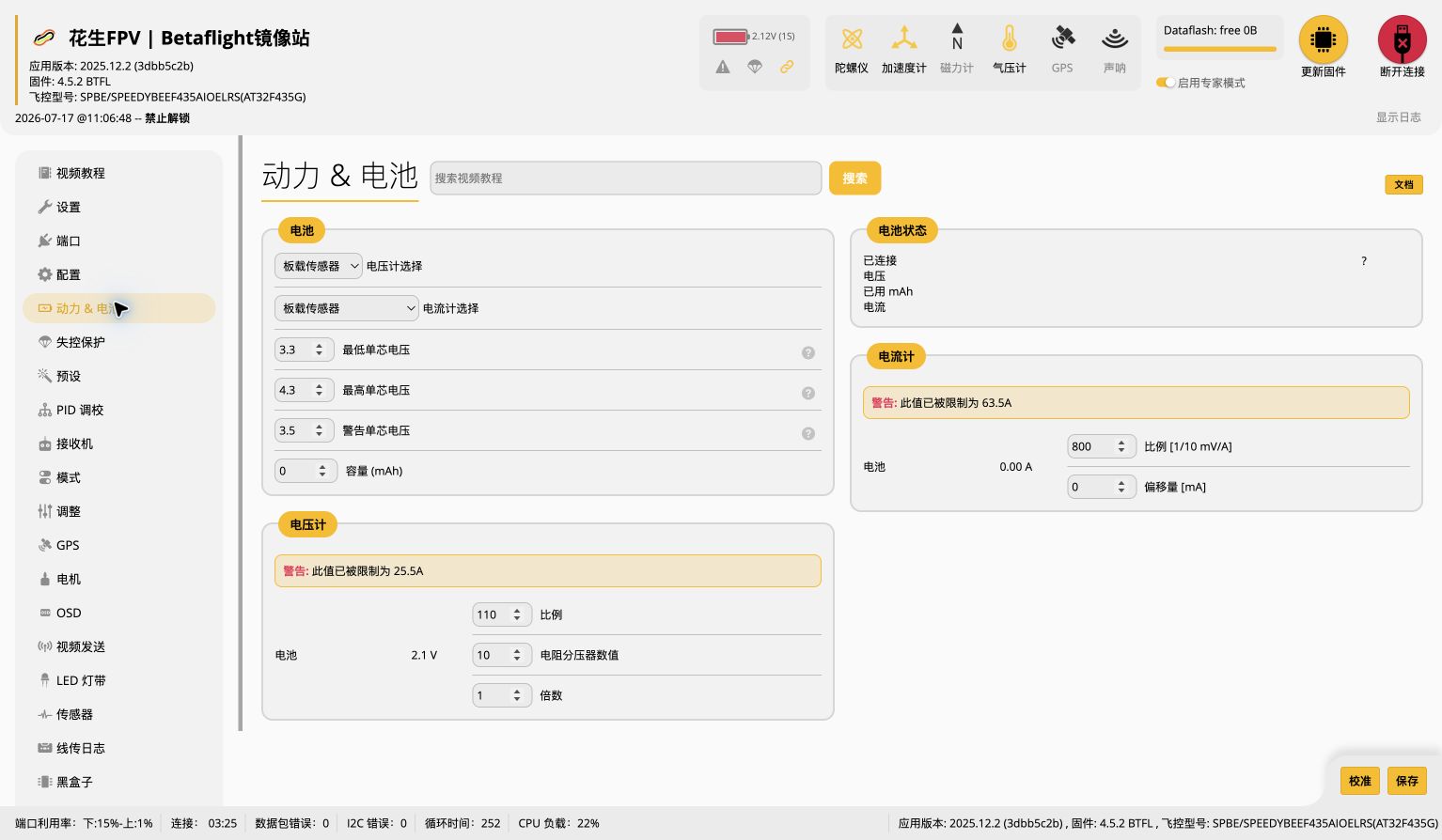

电源与电池页面

电池​

电压表来源​

选择电压测量数据来源：

  • 无：不提供电压测量。
  • 电调传感器：通过 ESC 遥测读取电压。
  • 板载传感器：通过飞控板载 ADC 读取电压。

电流表来源​

选择电流测量数据来源：

  • 无：不提供电流测量。
  • 电调传感器：通过 ESC 遥测读取电流。
  • MSP 传感器/OSD 从机：使用经由 MSP 连接的外部设备，例如 OSD 模块或 ESC 遥测汇集器，提供电流数据。
  • 板载传感器：通过飞控板载 ADC 读取电流。

单节电池最低/最高/告警电压​

  • 最低单芯电压：视为严重欠压并触发相应告警的单节电压。
  • 最高单芯电压：单节电池充满时的电压。
  • 警告单芯电压：视为低电压并触发相应告警的单节电压。
危险

告警电压应设为仍有余量安全降落的数值，通常为 3.5 至 3.6 V。

最低电压应设为即将造成损坏的数值，通常为 3.3 V。


电池放电至低于 3.3 V 会开始受损，可能无法再正常保持电量，甚至存在安全风险。

容量​

电池容量，单位为 mAh。此数值用于计算剩余电量百分比。

电压表​

用于使电压表正确测量电池电压的设置。

比例​

电压表的比例系数，用于根据 ADC 数值计算实际电压。若显示的电池电压不正确，可适当调高或调低该值进行校正。

电阻分压器数值 / 倍数​

该设置定义 IC 的 ADC 读数如何转换为对飞手有意义的电压值。简单说，它决定计算公式中两个分压电阻的比值如何使用。

示例：
比例：110 = 10:1 分压器（10 kΩ : 1 kΩ 电阻）
电阻分压器数值：10 = 设置电阻之间的直接比值
倍数：1 = 对计算结果进行微调，1 表示“不校正”

电流表​

用于正确测量电流消耗的设置，计算公式如下：

Current[A]=ADC[mV]⋅10Scale+Offset1000\text{Current[A]} = \frac{\text{ADC[mV]} \cdot 10}{\text{Scale}} + \frac{\text{Offset}}{1000}

比例​

电流表的比例系数，用于从 ADC 数值计算正确的电流消耗。

偏移​

电流表偏移量，通常无需调整。

电源状态​

  • 已连接：是否已连接；若已连接，同时显示电池串数。
  • 电压：电池电压。
  • 已用容量：已消耗容量，单位为 mAh。
  • 电流：当前电流消耗。
