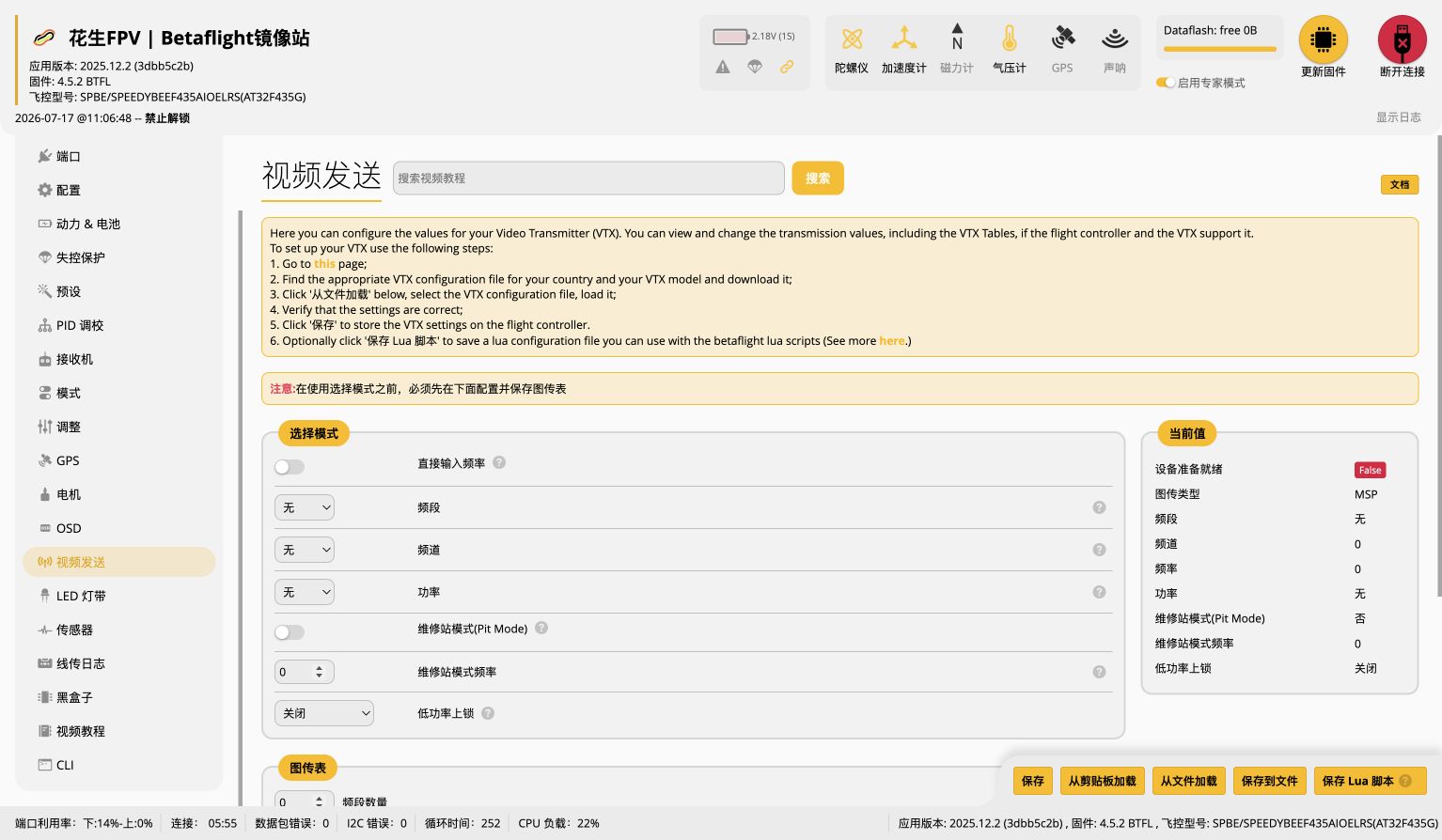

图传选项卡
在此配置图传发射器（VTX）的功率、频段、频道等参数。
备注
使用 DJI 或 Walksnail 图传时可忽略此选项卡。本页仅适用于模拟 VTX 和 HDZero VTX。
要使用此功能，必须在“端口”选项卡为 VTX 启用遥测协议（SmartAudio 或 Tramp）。
所选模式
| 选项 | 说明 |
|---|---|
| 直接输入频率 | 启用后，地面站直接向 VTX 发送频率值，而不是通常的频段/频道。VTX 必须支持该功能。 |
| 频段 | 选择使用的频段。 |
| 频道 | 选择使用的频道。 |
| 功率 | 选择使用的功率等级。 |
| 维修站模式（Pit Mode） | 启用后，VTX 以极低功率工作，方便在工作台通电而不干扰其他飞手；通常有效距离小于 5 m。注意：部分协议（如 SmartAudio）无法在上电后通过软件启用维修站模式。 |
| 维修站模式频率 | 选择维修站模式下使用的频率。 |
| 低功率上锁 | 启用后，飞行器处于未解锁状态时 VTX 使用最低可用功率，失控保护发生时除外。开启：未解锁即最低功率；关闭：始终使用设定功率；保持直至解锁：首次解锁前保持最低功率，首次解锁后切换至设定功率并保持。 |
当前值
| 选项 | 说明 |
|---|---|
| 设备准备就绪 | 指示飞控是否正与 VTX 通信。 |
| 图传类型 | 与 VTX 通信所用的遥测类型。 |
| 频段 | 当前设置的频段。 |
| 频道 | 当前设置的频道。 |
| 频率 | 当前设置的频率。 |
| 功率 | 当前设置的功率等级。 |
| 维修站模式 | 指示 VTX 是否处于维修站模式。 |
| 维修站模式频率 | VTX 在维修站模式下设置的频率。 |
| 低功率上锁 | 指示 VTX 是否处于未解锁低功率模式。 |
图传表
| 选项 | 说明 |
|---|---|
| 频段数量 | VTX 支持的频段数量。 |
| 频段内的频道数 | VTX 支持的每个频段的频道数量。 |
| 名称、字母、频率 | 定义飞行器 VTX 可使用的所有频率。每个频段都需配置：名称，例如 BOSCAM_A、FATSHARK、RACEBAND；字母，引用该频段的简称；工厂模式，启用时 Betaflight 向 VTX 发送频段和频道号，VTX 使用内置频率表，此处频率仅用于 OSD 等显示；未启用时，Betaflight 直接发送此处定义的实际频率；频率，该频段的频率列表。请注意，并非所有频率在所有地区都合法。 |
| 功率级别数量 | VTX 支持的功率等级数量。 |
| 功率级别 | 定义 VTX 可用功率。值是硬件制造商定义的功率等级值，可咨询制造商或参阅 Betaflight 图传文档示例；标签是显示标签，可用数值（25、200、600、1.2）、文字（OFF、MIN、MAX）或其组合。 |
底栏
| 选项 | 说明 |
|---|---|
| 保存 | 将更改保存至飞控。 |
| 保存到文件 | 将 VTX 设置保存为 JSON 文件。 |
| 从文件加载 | 从 JSON 文件加载 VTX 设置。 |
| 从剪贴板加载 | 从剪贴板加载 VTX 设置，内容必须是有效 JSON。 |
| 保存 Lua 脚本 | 保存含 VTX 表配置的 mcuid.lua，可供 Betaflight TX Lua 脚本使用。1.6.0 及以后版本可直接使用；较旧脚本版本需将文件改名为与发射机中的模型名称一致。 |
更多 VTX 表和 CLI 命令信息，见 VTX 文档。
