FuriousFPV RacePIT

适用于 RacePIT v1.x。

特性

• 内置 RealPIT，用于控制 VTX 电源
• 6 个完整 UART，可同时连接 USB、RunCam 设备、GPS、CRSF 接收机、Blackbox 与 Bluetooth
• 可选择内部或外部 5 V ESC 供电
• 两路相机控制和 LED 灯带控制，可同时连接，仅限 RacePIT
• 内置 ESC 连接器，便于连接 4 合 1 ESC
• 使用 MPU6000 加速度计与陀螺仪
• 高度简化的 OSD 界面，无需电脑
• UART 连接选项，支持 TBS SmartAudio 或 ImmersionRC Tramp
• 集成软安装硅胶减振，充分发挥 FC 性能
• 通过瞬态电压抑制器提供输入与输出浪涌电压保护
• 高品质 5 V / 1.5 A BEC，输入范围 2S 至 6S
• 内置 SBUS 连接反相器
• 陀螺仪独立 LDO 供电，降低噪声并提高精度
• 便于连接支持遥测的 VTX，例如 Stealth Race、Tramp、Unify

硬件

• STM32F405 主芯片
• 内置 RealPIT，用于 VTX 供电
• 6 个 UART
• 相机控制，支持 Foxeer，带内置电容；也支持另一类不带电容的相机，仅限 RacePIT
• LED 灯带控制
• MPU6000
• 5 V / 1.5 A BEC，2S 至 6S
• SBUS 反相器信号
• 内置 AT7456 OSD
• 支持电流传感器
• 4 路 ESC 信号

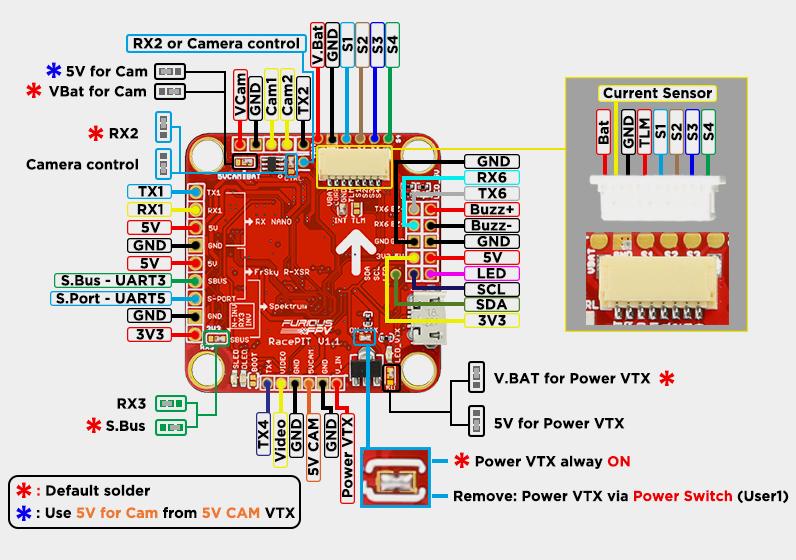

RacePIT 板卡布局
