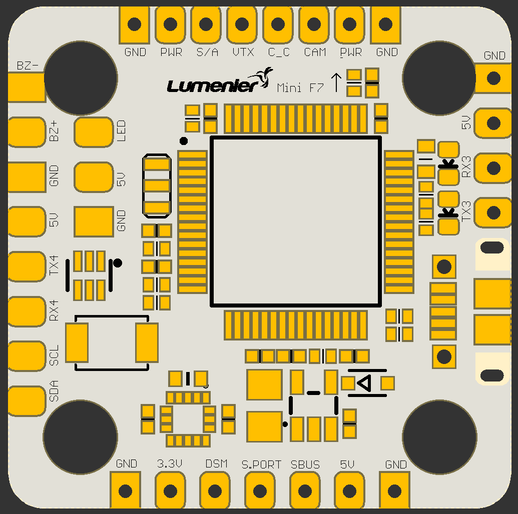

Lux Mini F7

功能

• 通过 SPI 连接 ICM20602 陀螺仪
• STM32F722
• 支持 3-6S LiPo
• AB7456 芯片，支持 Betaflight OSD
• 20×20 mm 安装孔
• 通过 PinIO（User1）控制电源开关

资源

功能	焊盘/丝印	资源	MCU 引脚	备注
SBUS	SBUS	RX1	PA10	无反相器
DSM2	DSM	TX1	PA9	CLI：serialrx_halduplex = ON
SmartAudio	S/A	TX5	PC12
SmartPort	S.PORT	TX6	PC6	无反相器
ESC 遥测	TLM	RX2	PA3	板底
摄像头控制	CC		PA8
SDA	SDA	I2C1_SDA	PB9
SCL	SCL	I2C1_SCL	PB8
UART4	RX4/TX4	UART4	PA1/PA0
WS2812B LED	LED		PA15
蜂鸣器	BZ-/BZ+		PB0
UART3	RX3/TX3		PC11/PC10
电源开关	PWR	USER1	PB10
S1-S4	S1-S4	M1-M4	PB6/PC8/PB7/PC9	板底电机输出
电流	CRNT		PC1	板底
