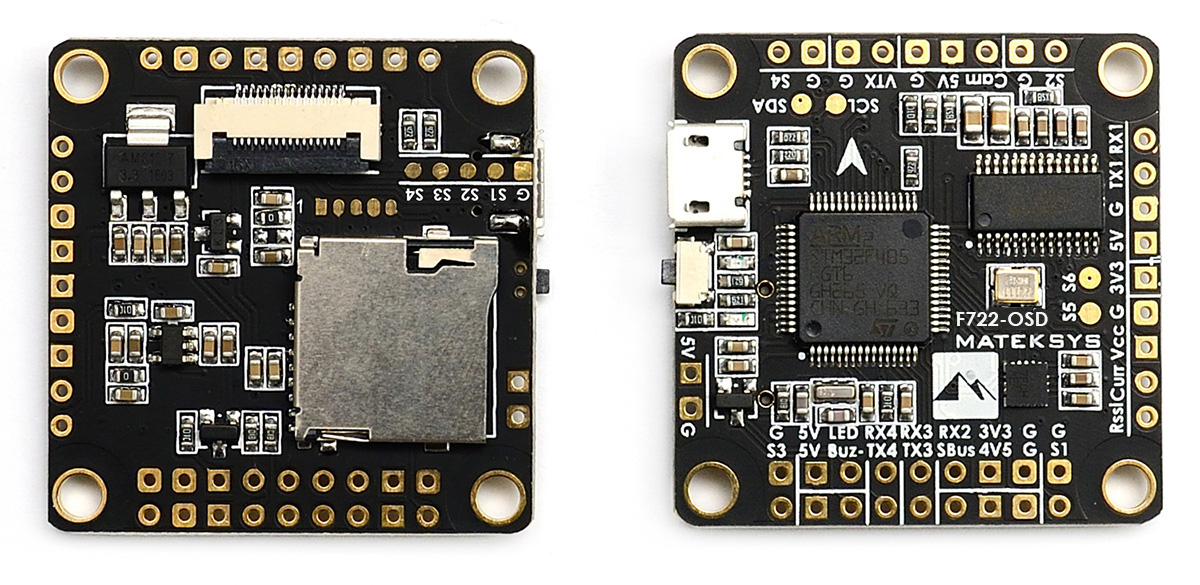

MATEKSYS F722-OSD

MATEKF722

描述​

F722 + ICM20602，配备 Betaflight OSD 和 SD 卡插槽。

MCU、传感器和功能​

硬件​

  • MCU：STM32F722
  • IMU：ICM-20602（SPI）
  • OSD：BetaFlight OSD（AT7456E 芯片）
  • 指南针和气压计：不支持
  • VCP：支持
  • 硬件 UART：UART1、UART2、UART3、UART4
  • Blackbox：MicroSD 卡
  • PPM/UART 复用：UART2-RX
  • 电池电压传感器：支持，比例 1:10
  • 电流传感器：无（FCHUB-6S 选项）
  • 集成稳压器：无（FCHUB-6S 选项）
  • 有刷电机 MOSFET：无
  • 按钮：BOOT 按钮
  • 6 路 PWM/DShot 输出
  • WS2812 LED 灯带：支持
  • 蜂鸣器：支持

特点​

  • 32K 陀螺仪 ICM-20602
  • 支持 32K 陀螺仪采样率和 32K PID 控制环
  • SD 卡插槽
  • VCP、UART1、UART2、UART3 和 UART4
  • 随附防振支柱

制造商和经销商​

Matek Systems：http://www.mateksys.com/?portfolio=f722-osd

设计师​

Matek Systems（www.mateksys.com）

维护者​

  • 硬件：Matek Systems

常见问题解答和已知问题​

设置指南：

RCGroups 讨论帖：
