Nucleo H743 - 基于 RAM

Nucleo H743 的此 target 会完全加载到 MCU RAM 中，因此适合快速迭代开发测试，且不会造成 Flash 存储磨损。

刷写和运行时必须使用 STMicroelectronics 提供的 ST-Link 工具。

板卡准备​

若要让 MCU 在复位后从 RAM 运行固件，必须修改启动地址：

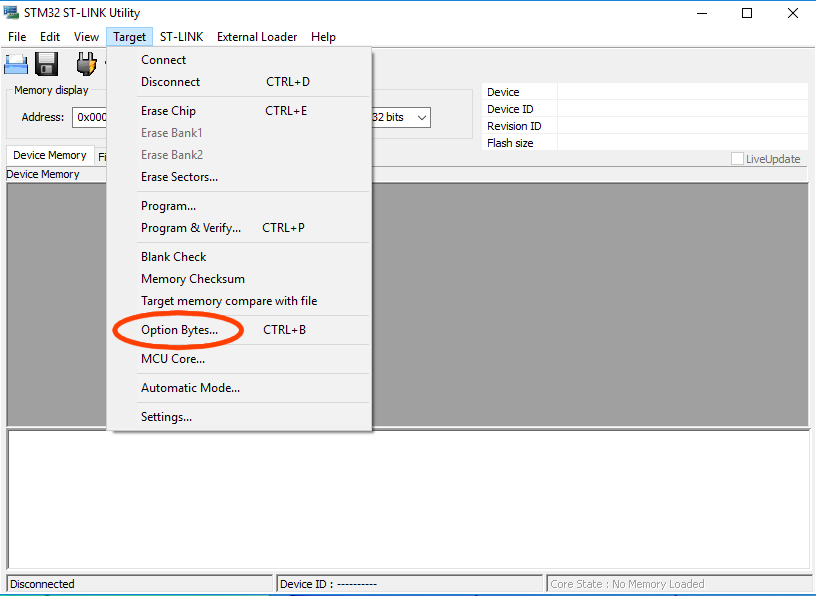

  • 打开 Option Bytes 对话框：

“Option Bytes”菜单项

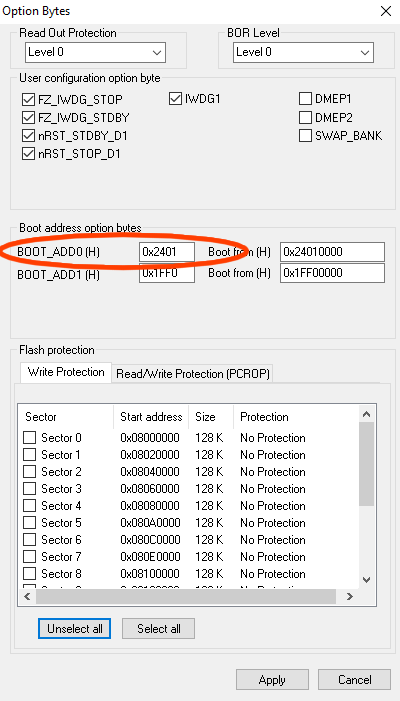

  • 将 BOOT_ADD0 的高位字设为 0x2401：

设置启动地址

  • 点击 Apply。

安装​

固件映像仅存储在 RAM 中，因此每次板卡重新上电后都必须重新执行安装。

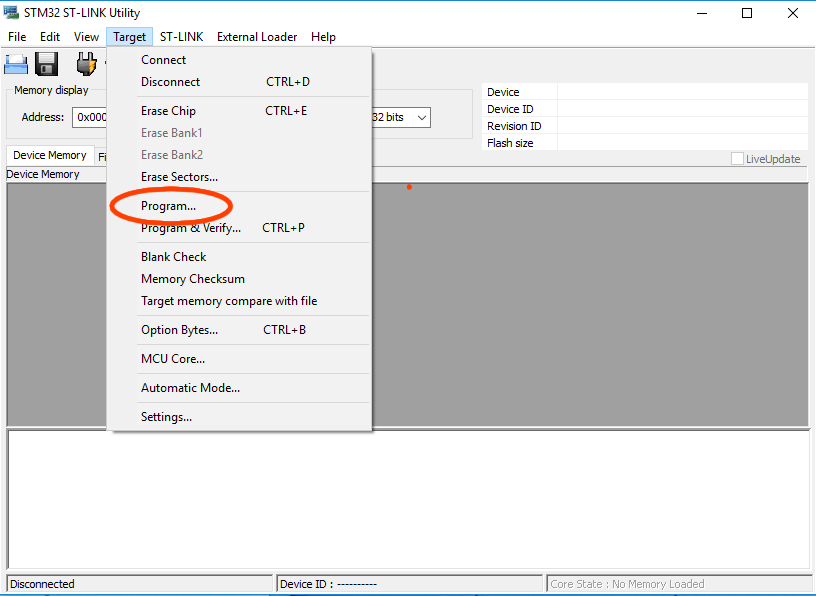

  • 打开 Program 对话框：

“Program”菜单项

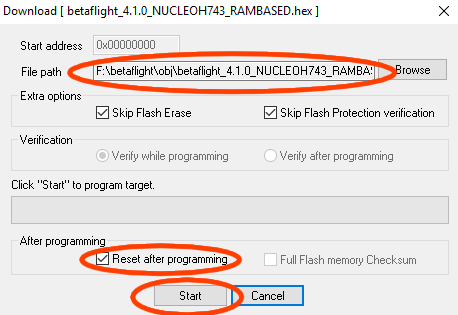

  • 点击 Browse，选择 NUCLEOH743_RAMBASED hex 映像；
  • 确认已勾选 Reset after programming；
  • 点击 Start 开始编程：

加载并运行程序

  • 编程完成后，固件会开始运行。
