SP Racing H7 EXTREME

Seriously Pro SPRacingH7EXTREME 飞控配备 400MHz H7 CPU，运行速度是上一代 F7 板的两倍。高频控制环是实现优异飞行性能的关键，而 400MHz H7 可提供所需的处理能力。

SPRacingH7EXTREME 集成 OSD（屏幕显示）和 PDB（配电板），并采用当时可用的先进技术。

完整信息请参阅：

http://seriouslypro.com/spracingh7extreme

直接从 SeriouslyPro / SP Racing 和官方零售商处购买主板有助于为软件开发提供资金。

购买链接：https://shop.seriouslypro.com/sp-racing-h7-extreme

背景

SPRacingH7EXTREME FC 是首款搭载 Betaflight 的 STM32H750 飞控。它是首款采用外部存储（EXST）构建系统的 Cleanflight/Betaflight 飞控；该系统允许引导加载程序从外部 Flash 或 SD 卡加载飞控固件。

有关 EXST 系统的更多详细信息，请参阅 EXST 文档。

硬件特性

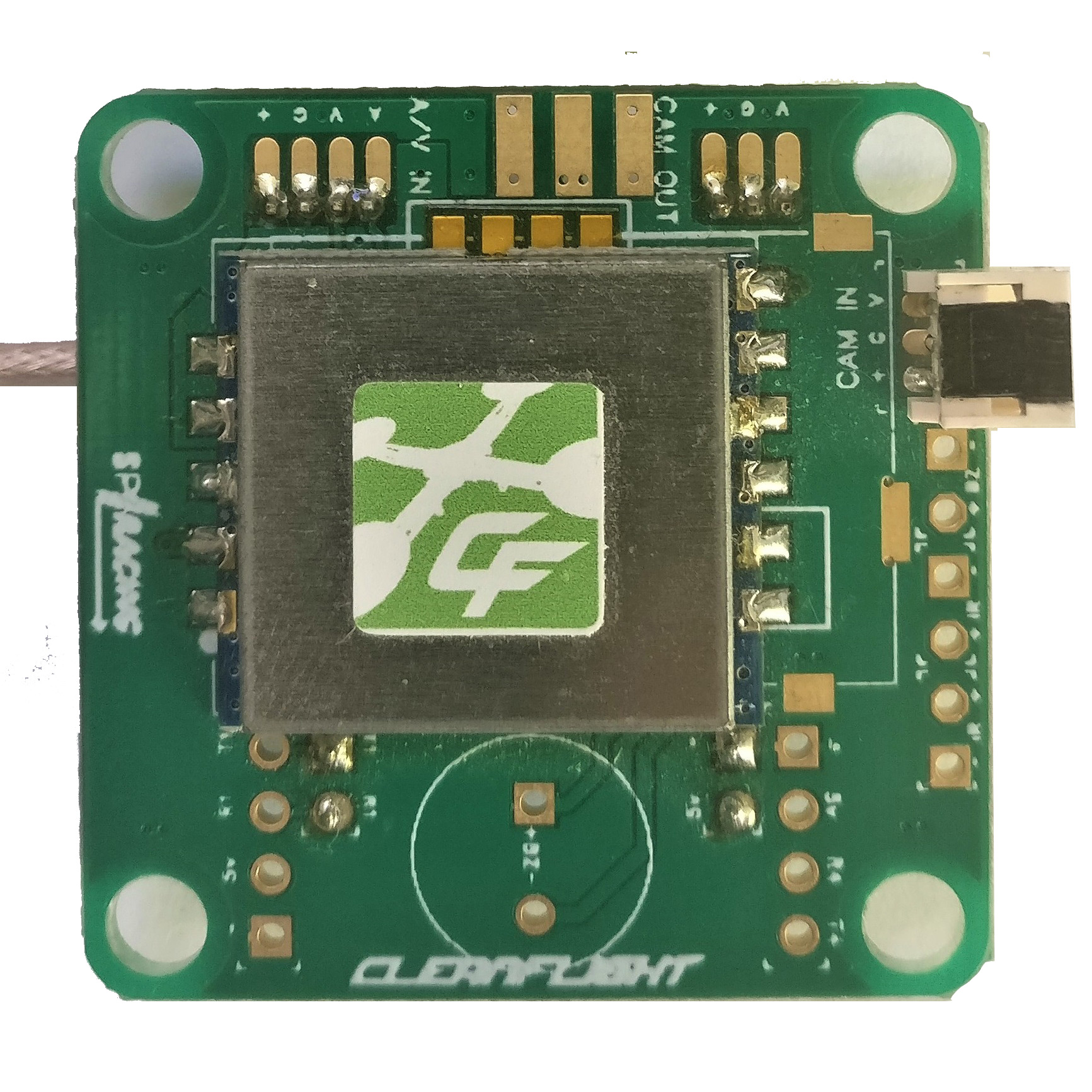

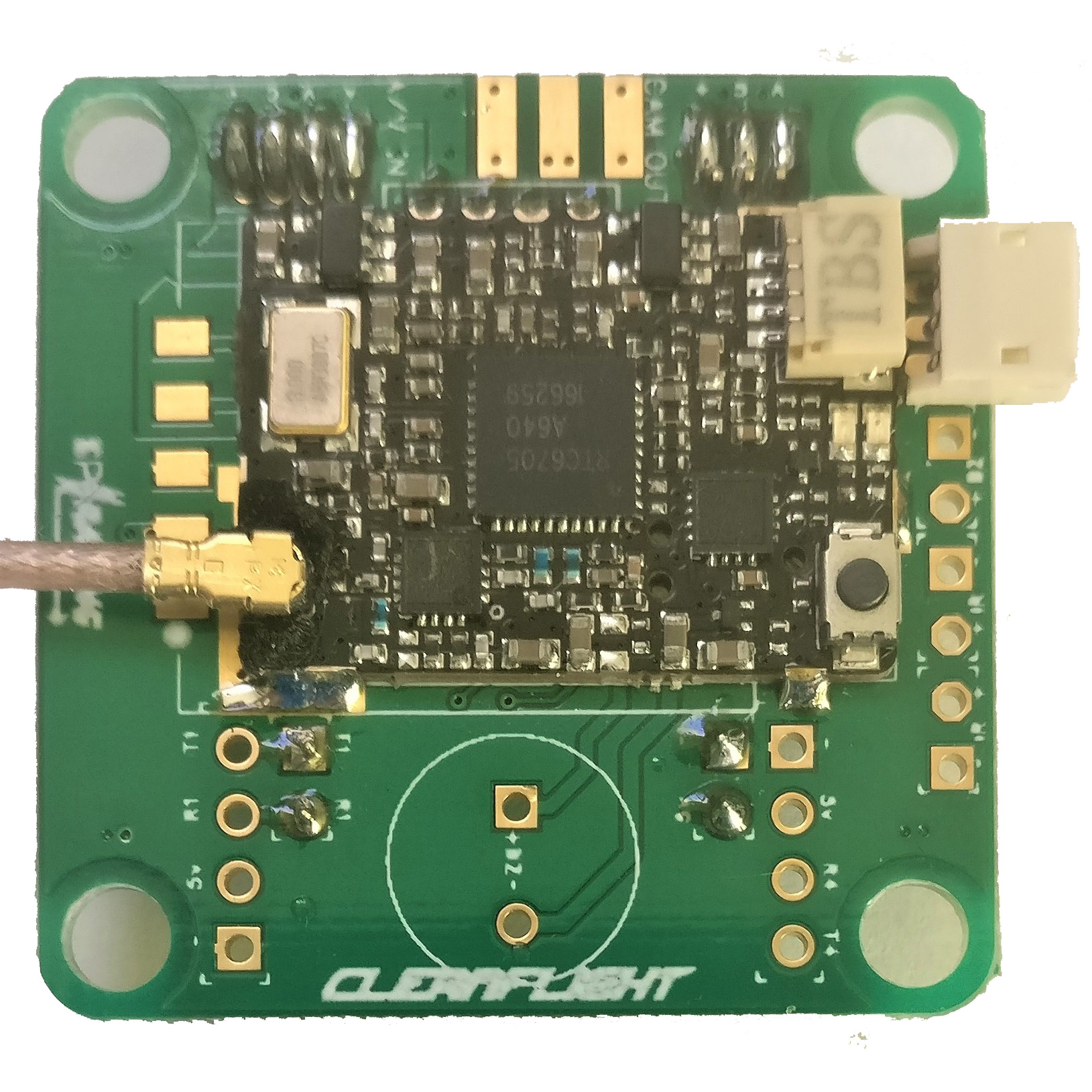

SPRacingH7EXTREME 可独立使用，也可组成堆叠，安装 TBS Unify Pro 或 FX578-2-SPI VTX 模块。

SPRacingH7EXTREME FC/PDB - https://shop.seriouslypro.com/sp-racing-h7-extreme

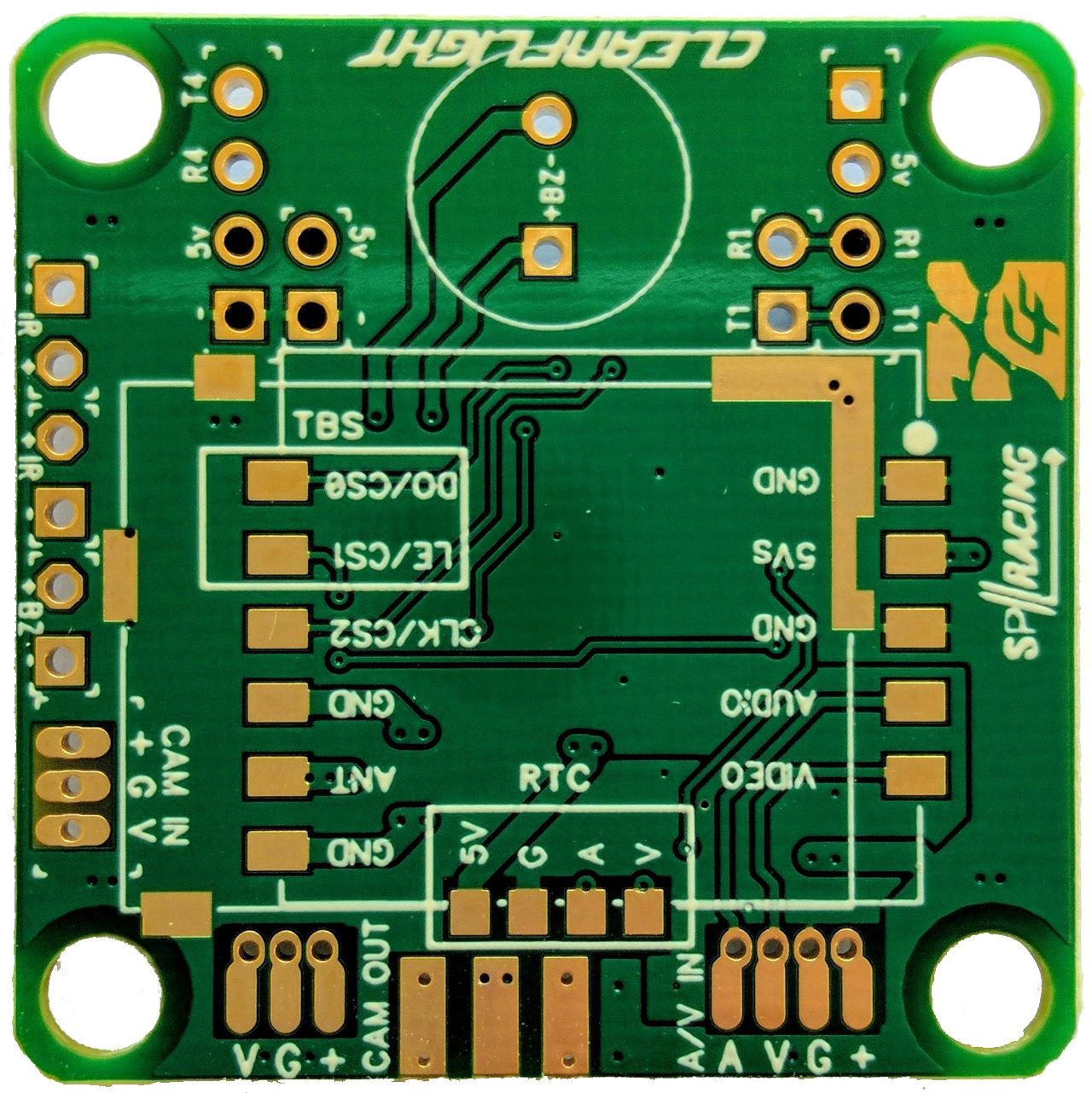

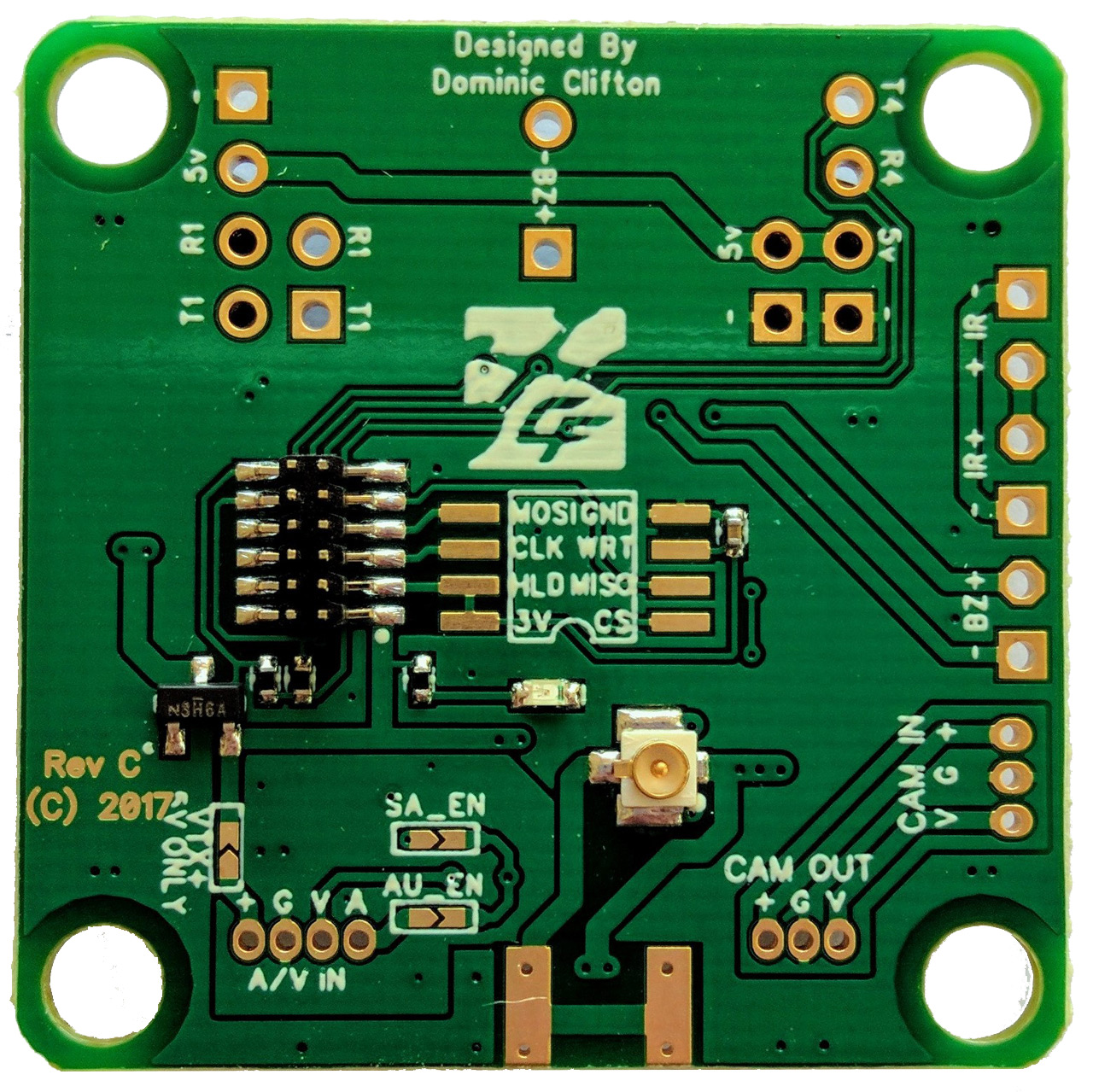

SPRacingStackingVTX - https://shop.seriouslypro.com/sp-racing-f7-vtx-board-without-vtx-module

SPRacingH7EXTREME FC/PDB 板。

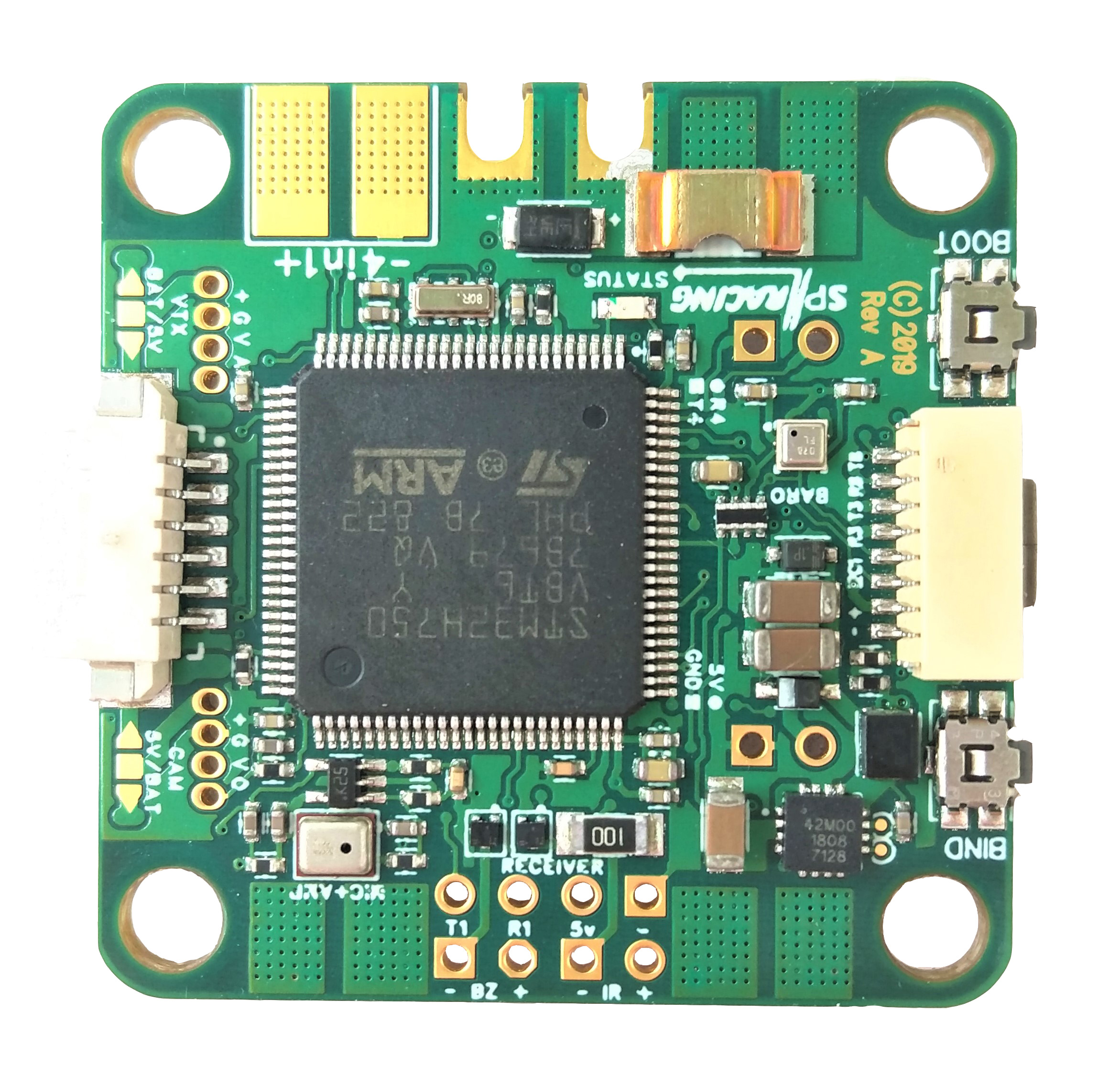

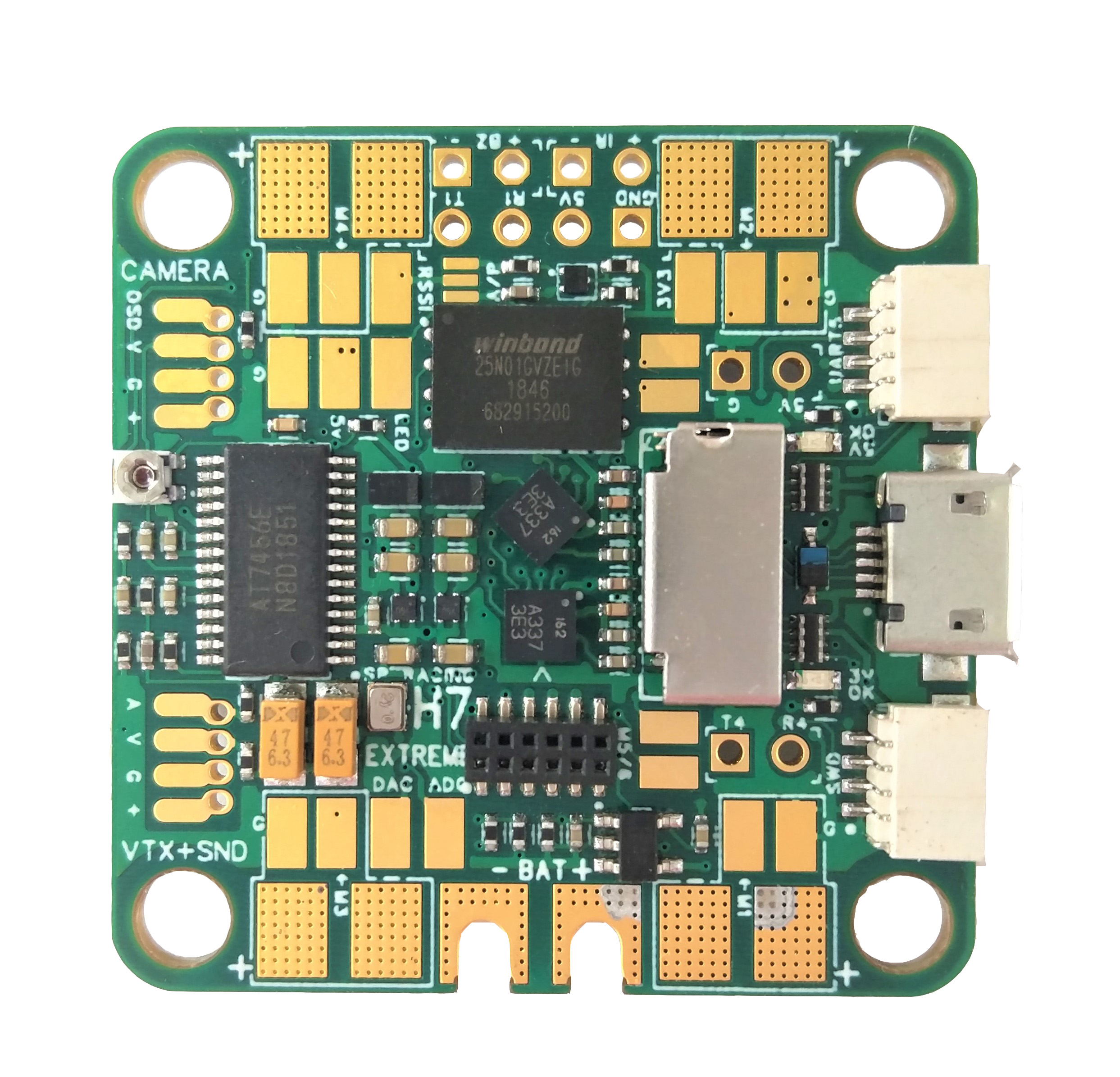

SPRacingH7EXTREME 顶部 SPRacingH7EXTREME 底部

STM32H750 CPU，400MHz，含 FPU
通过 QuadSPI 的 128MByte 1GBit NAND 闪存
2x 低噪声 ICM20602 加速度计/陀螺仪，带专用 VREG（通过 SPI 连接）
BMP388 气压计 - 底部安装用于风隔离（I2C + 中断）
OSD 具有可定制的布局、配置文件和配置菜单系统
板载 MEMS 麦克风
PID-Audio，带 CPU 音频输出和音频混控器
通过 4 位 SDIO 连接的 MicroSD 卡插槽（SD/SDHC，最大 32GB）
耐用的 1.6 毫米厚 6 层铜镀金 PCB，带有电池线切口
电流传感器/电流表（110A）
2-6S BEC 5V 开关稳压器，1A
TVS 保护二极管
陀螺仪专用 500mA VREG，带有额外滤波电容
第二个 500mA VREG 用于 CPU 和其他外设
应答器电路（LED 和代码单独提供）
蜂鸣器电路
RSSI 模拟和 PWM 电路
12 个电机输出（4 个位于电机垫上，4 个位于中间，4 个位于堆叠连接器上）
1x SPI 分线至堆叠连接器
6 个串行端口（5x TX+RX + 1x TX 仅双向）
3 个 LED 用于 5V、3V 和状态（绿色、蓝色、红色）
37x37mm PCB，带 30.5mm 安装孔图案
4mm 安装孔，用于软安装索环和 M3 螺栓
FC/PDB + OSD/VTX 的 FPV 堆栈重量 ~16 克
用于配置和 ESC 编程的 MicroUSB 插座
可从 SD 卡或外部 Flash 启动。
随附 4 个软安装减振胶圈。
可选配 2 根音频/视频电缆。（相机输入、VTX 输出）
可选配 2 个音频/视频 PicoBlade 连接器。（用于摄像机输入，用于 VTX 输出）
提供适用于 FrSky XSR 接收机和 3 针式接收机的可选接收机电缆
4x 对焊盘用于 ESC 信号/GND 连接（双向 DSHOT 兼容）
4x 对焊盘用于 ESC 电源/GND 连接
4 个带通孔的特殊焊盘，用于相机输入 + 相机 OSD
4 个带通孔的特殊焊盘，用于音频+视频输出 (VTX)
1 个用于 PWM RSSI 的焊盘
1x LED 灯条焊盘
1x DAC 输出焊盘
1 个用于 ADC 输入的焊盘（用于 4 合 1 电流传感器输出等）
2x 焊盘用于 5V/GND 电源
2 个大焊盘，带有电池线切口
2x 大焊盘，用于 4 合 1 ESC 电源连接
1 个 2 针通孔，用于 UART4 RX/TX 排针
1 个 2 针通孔，用于蜂鸣器排针
1 个 2 针通孔，用于 5V/GND 排针
1x 2pin 通孔，用于 IR 应答器 LED 排针
1x 4pin 通孔，用于接收机的排针 (GND/5V/UART1 RX+TX)
1x 8pin 底部安装，JST-SH 插座，用于 GND/5V/I2C/UART3/UART8（IO 端口，例如用于外部 GPS 模块）
1x 6pin 底部安装，PicoBlade 接收机插座，用于 UART1(PPM/SerialRX)/UART2 TX(Telemetry)/RSSI/GND/5V
1x 4pin 顶部安装 JST-SH 插座，用于 SWD 调试- 1 个 4 针顶部安装 JST-SH 插座，用于 UART5 RX+TX/GPIO/GND
1x 12 针堆叠连接器（SPI、UART8、DSHOT/PWM 9-12/TIM3-CH1-4、5V BEC、3.3V 等）
1x 侧按启动按钮（顶部安装）
1x 侧按 VTX/设置按钮（顶部安装）
1x 混控器控制（顶部安装，靠近摄像机输入/输出）
用于摄像头和 VTX 输出的 2x 5V/电池电压选择器
1x 模拟/数字 RSSI 选择器
Cleanflight 和 Betaflight 徽标 - 它们就在那里，您只需找到它们
SP 赛车标志
2 个额外的复活节彩蛋！
