TMOTOR F7

说明​

TMOTOR F7 是 TMOTOR F4 的升级版，解决了前四路电机不重新映射就无法使用双向 DShot 的问题。

可与主流 4 合 1 ESC 即插即用连接。

MCU、传感器与特性​

硬件​

  • MCU：STM32F722
  • IMU：BMI270、ICM-42688-P、MPU-6000 或 MPU-6500
  • 6 路 DShot 电机输出
  • BMP280（SPI）
  • 5 个硬件 UART
  • 板载稳压器，最高支持 6S
  • Dataflash Blackbox
  • 外部 I2C 接口
  • JST-SH 10 针 4 合 1 ESC 插头

设计者与维护者​

T-Motor FPV (https://www.facebook.com/rctigermotor/)

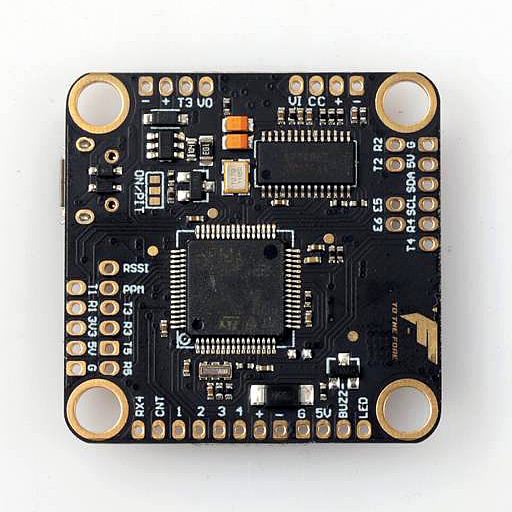

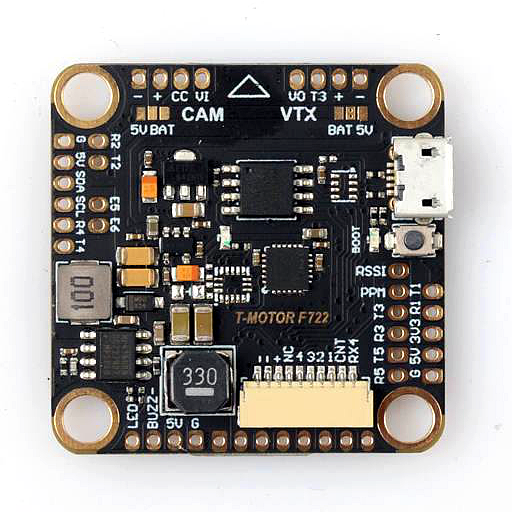

TMOTOR F7 顶面 TMOTOR F7 底面
