Gear Up AirBrain H743
- 规格

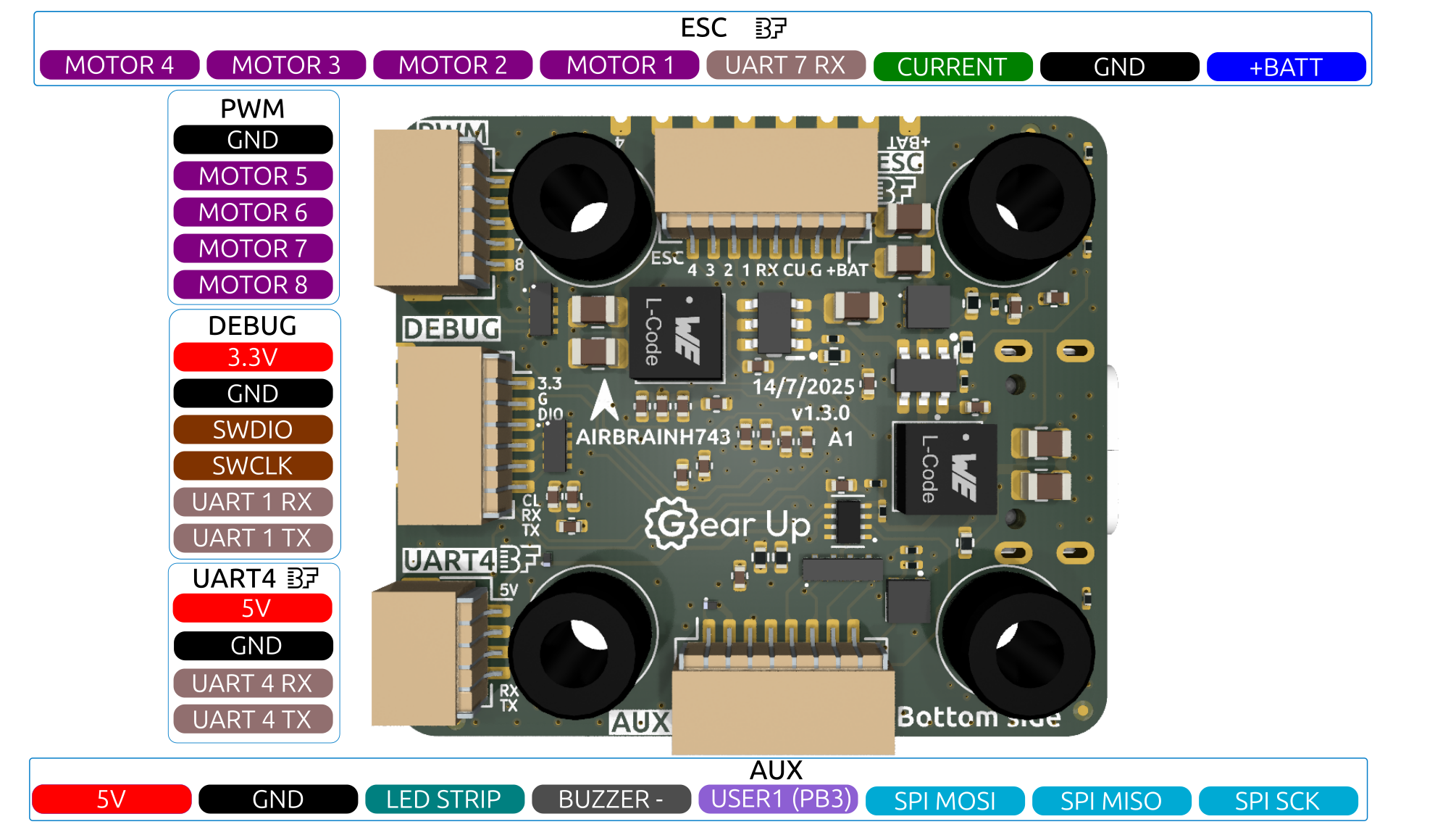

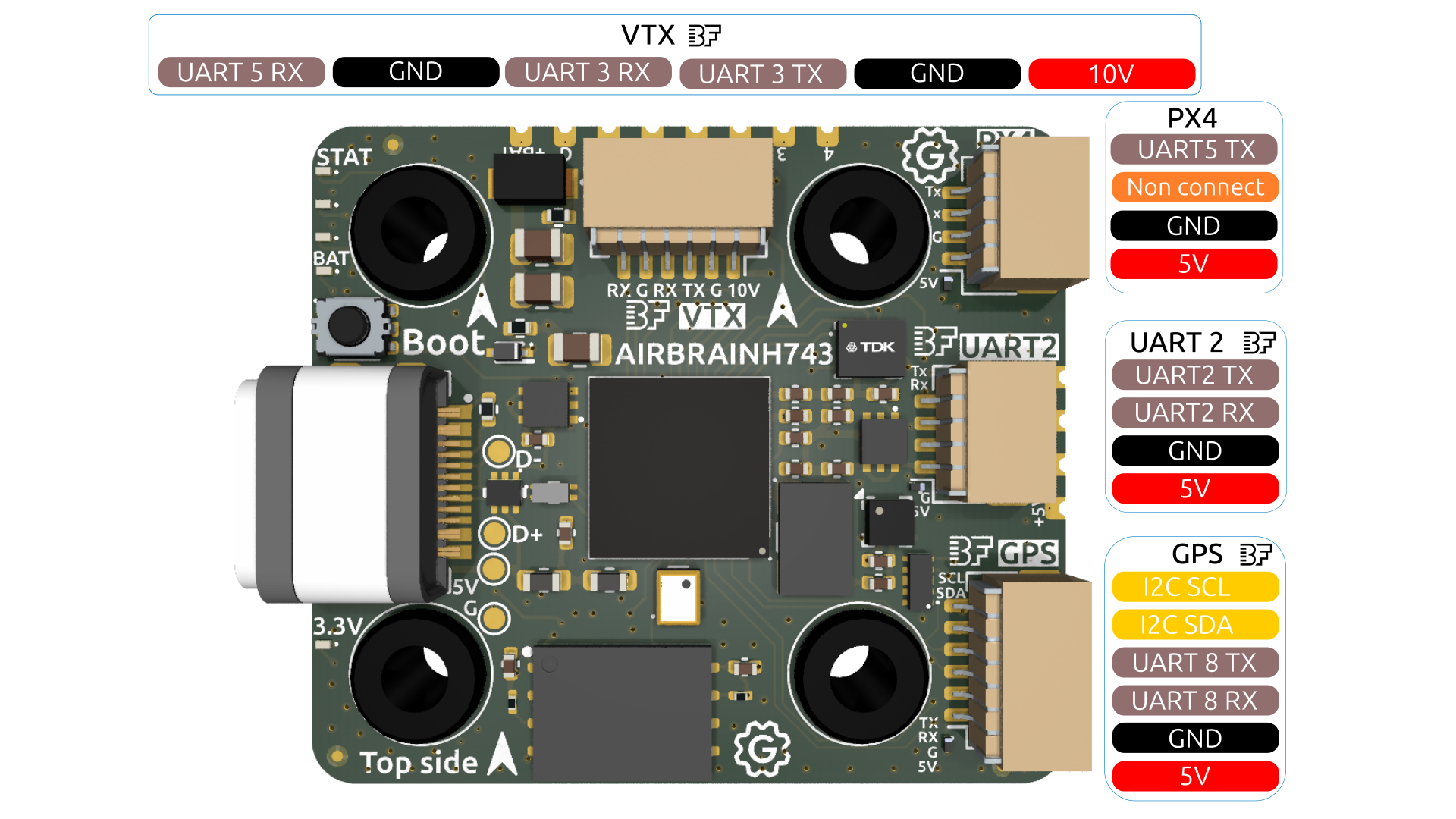

- 接线图

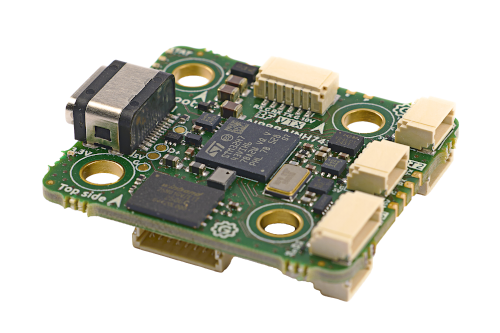

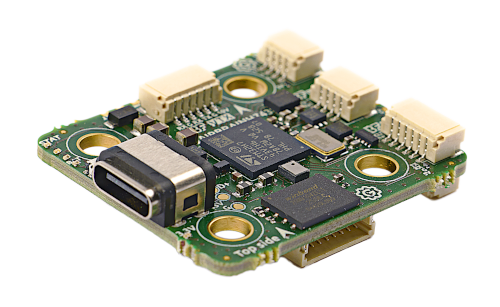

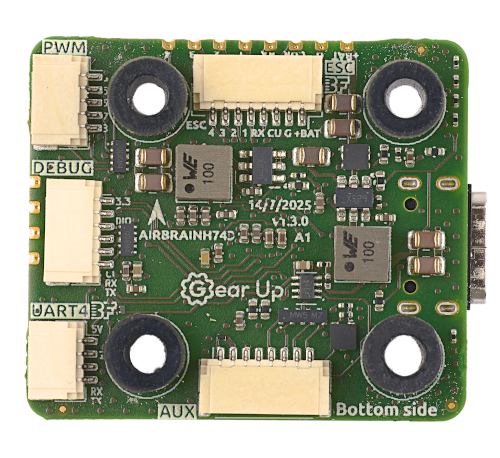

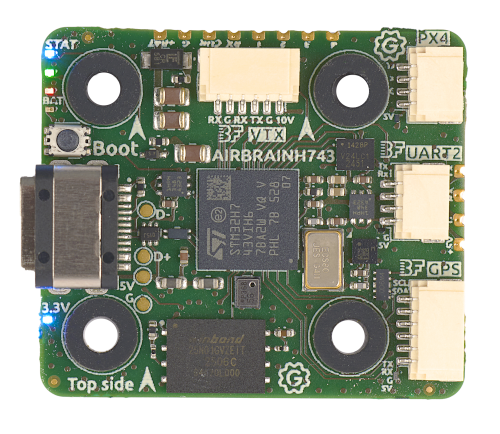

- 照片
- 数据表
- 购买

Target:
AIRBRAINH743
MCU:
STM32H743
IMU:
ICM42688P
OSD:
None
Baro:
DPS368
Blackbox:
128MB
Measurements:
Size: 30x34mm
Mounting: 20x20mm
Weight: 7.4g
其他特性
- 支持 3-10S LiPo
- 磁力计(罗盘):LIS2MDL
- 硬件反相器:有
- 板载 RGB LED:由 Betaflight 控制,红、绿、蓝各 1 个
- 2 个电源 LED
- 内置电压监测
- 欧洲制造 🇪🇺
- SD 卡插槽:无
- 板载接收机:无
- Bluetooth:无
- WiFi:无
信息
信息
信息
信息
Gear Up AirBrain H743 在欧洲制造,符合 NDAA 要求
输入/输出
- USB 接口:USB Type-C
- 电机输出:8 路
- UART:7 个
- I2C:有
- SWD:有
- SPI:有
- 3.3 V 输出:有,最大 0.5 A
- 5 V(VBUS)输出:有;通过 USB 供电时,仅 UART2 连接器获得 5 V
- 5 V 输出:有,最大 2 A
- 10 V 输出:有,最大 2.5 A
- 电流传感器:有
- 模拟 RSSI 输入:无
- LED 灯带输出:有
- 蜂鸣器输出:有
连接器

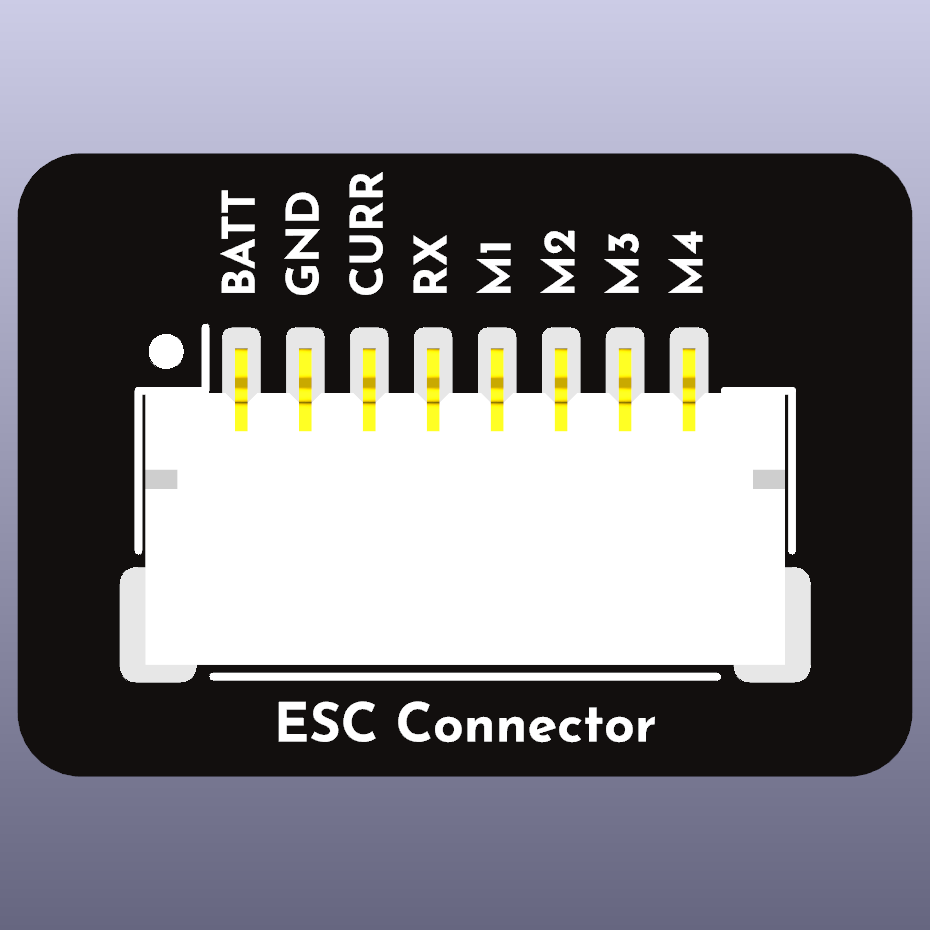

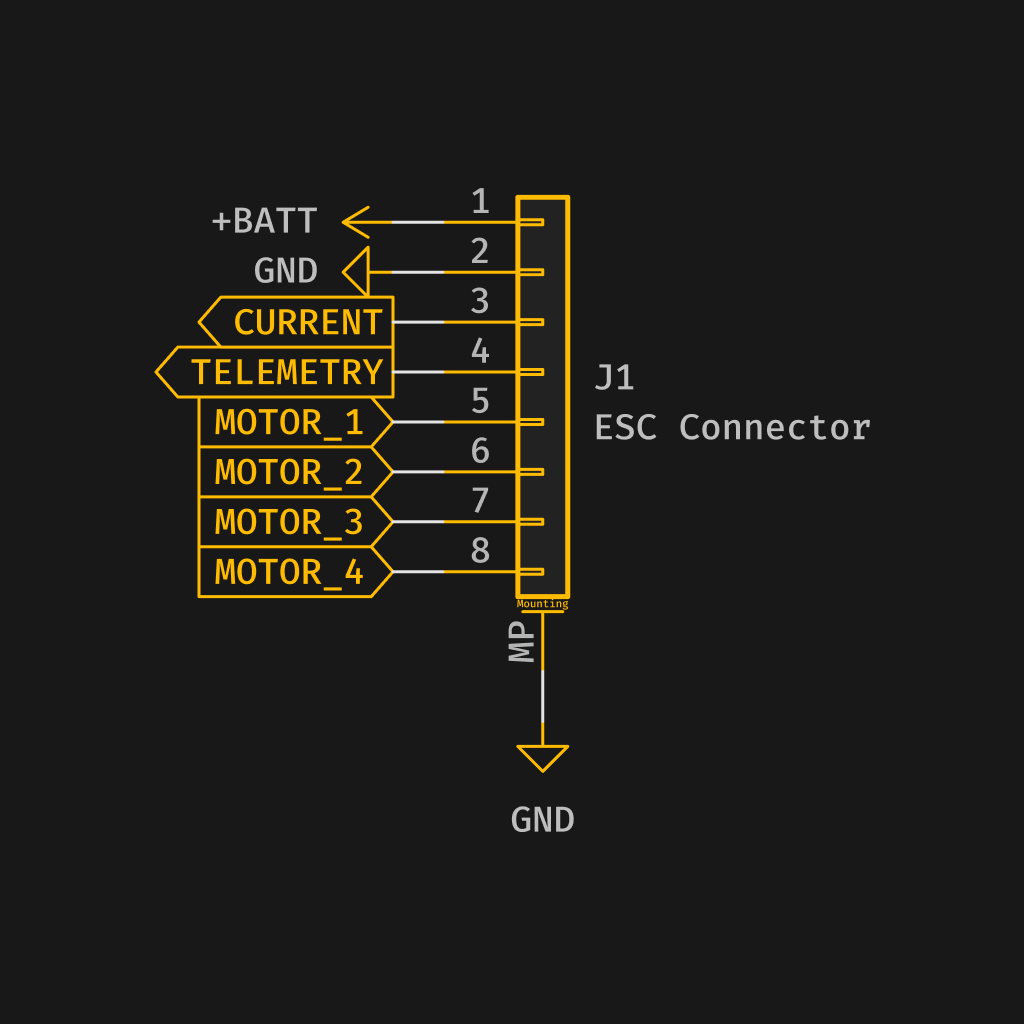

ESC(电机 1-4)
JST-SH 连接器的引脚配置如下:
| 引脚 | 名称 | 标签 | 备注 |
|---|---|---|---|
| 1 | V+ (VBAT) | +BAT | Power input (10-42V) |
| 2 | GND | G | Ground |
| 3 | Current | CU | Current (PC5) |
| 4 | UART 7 (Telemetry) | RX | UART 7 RX |
| 5 | Signal 1 | 1 | Motor 1 |
| 6 | Signal 2 | 2 | Motor 2 |
| 7 | Signal 3 | 3 | Motor 3 |
| 8 | Signal 4 | 4 | Motor 4 |

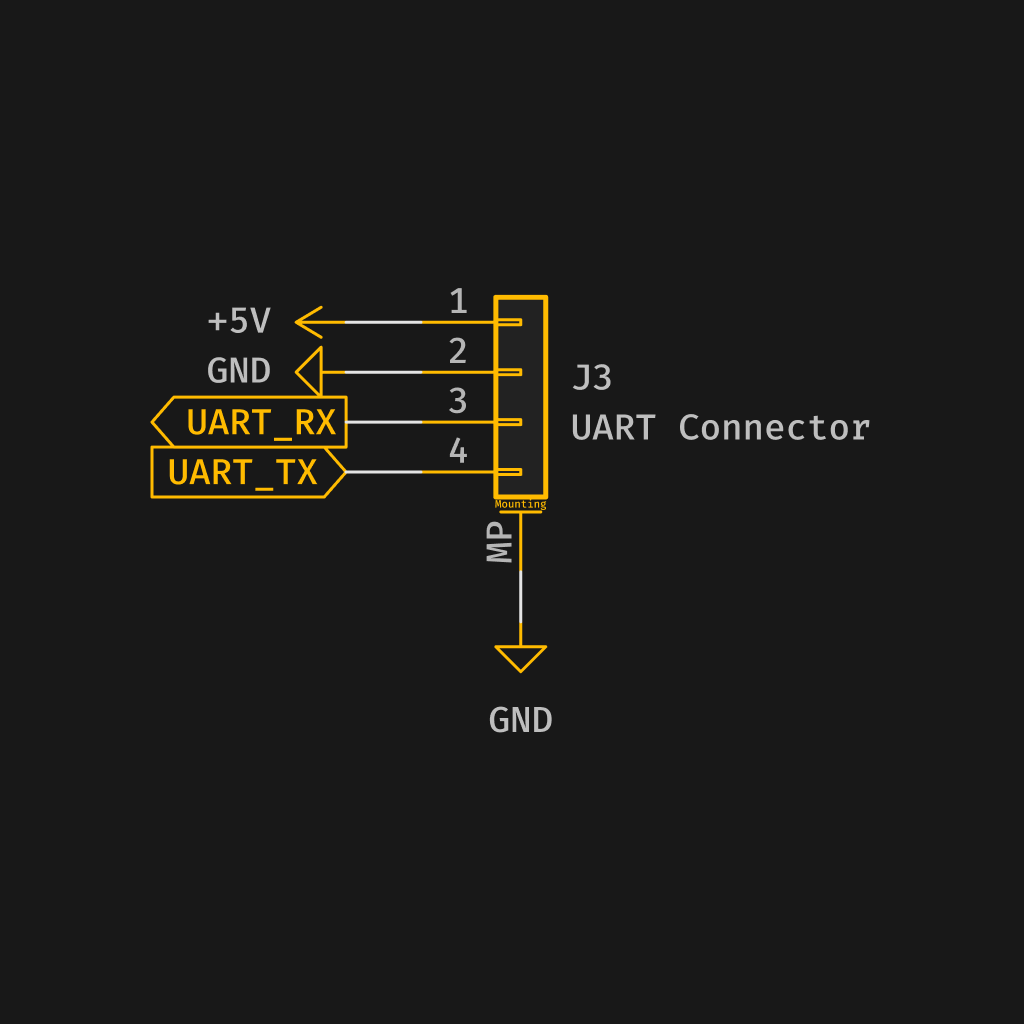

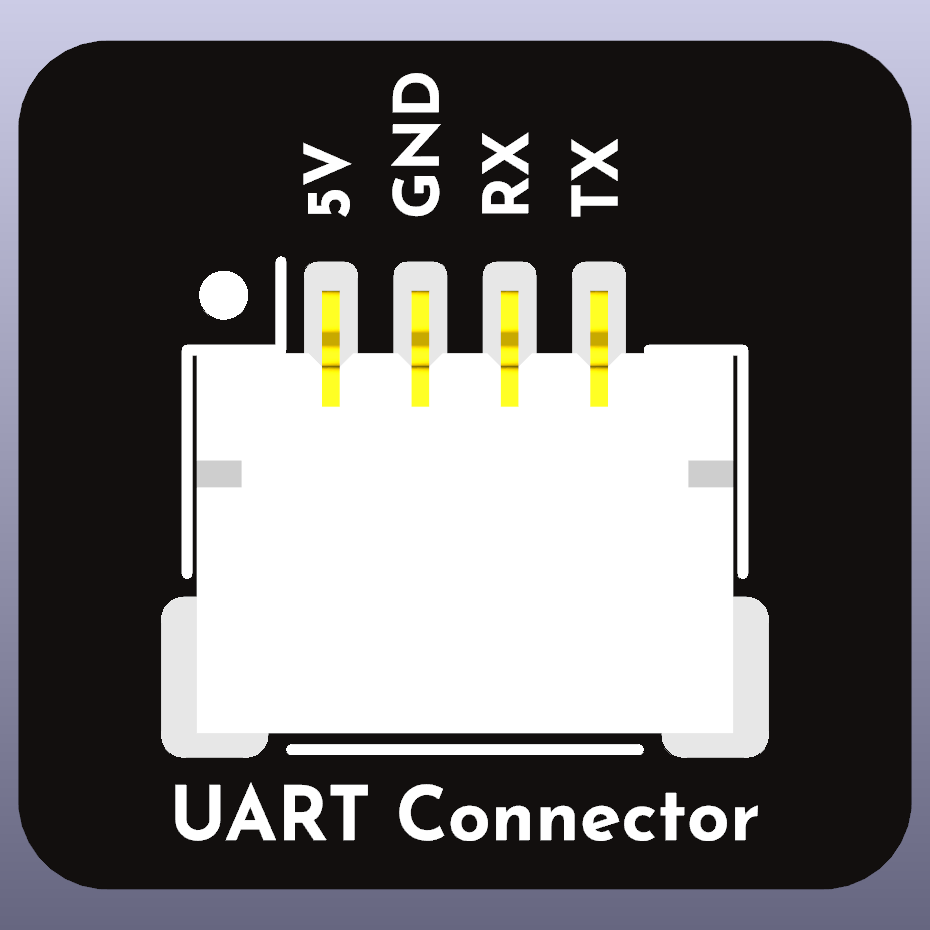

UART
UART 2
4 针 JST-SH 连接器的引脚配置如下:
| 引脚 | 名称 | 标签 | 备注 |
|---|---|---|---|
| 1 | V+ (5V) | 5V | Power output |
| 2 | GND | G | Ground |
| 3 | UART 2 RX | RX | UART 2 RX |
| 4 | UART 2 TX | TX | UART 2 TX |
通过 USB 连接时,UART2 连接器上的“5V”也会供电。其他 5 V 输出仅在通过电池供电时工作。
UART 4
4 针 JST-SH 连接器的引脚配置如下:
| 引脚 | 名称 | 标签 | 备注 |
|---|---|---|---|
| 1 | V+ (5V) | 5V | Power output |
| 2 | GND | G | Ground |
| 3 | UART 4 RX | RX | UART 4 RX |
| 4 | UART 4 TX | TX | UART 4 TX |

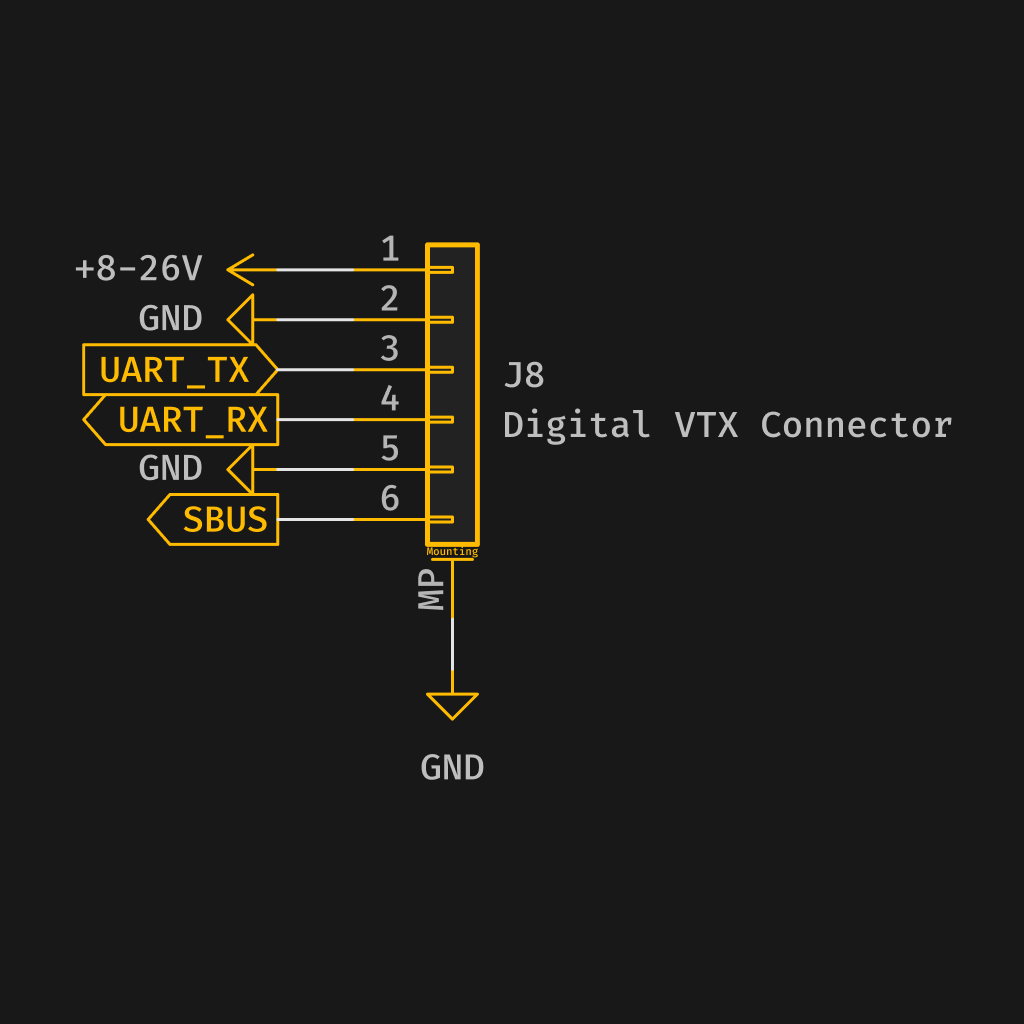

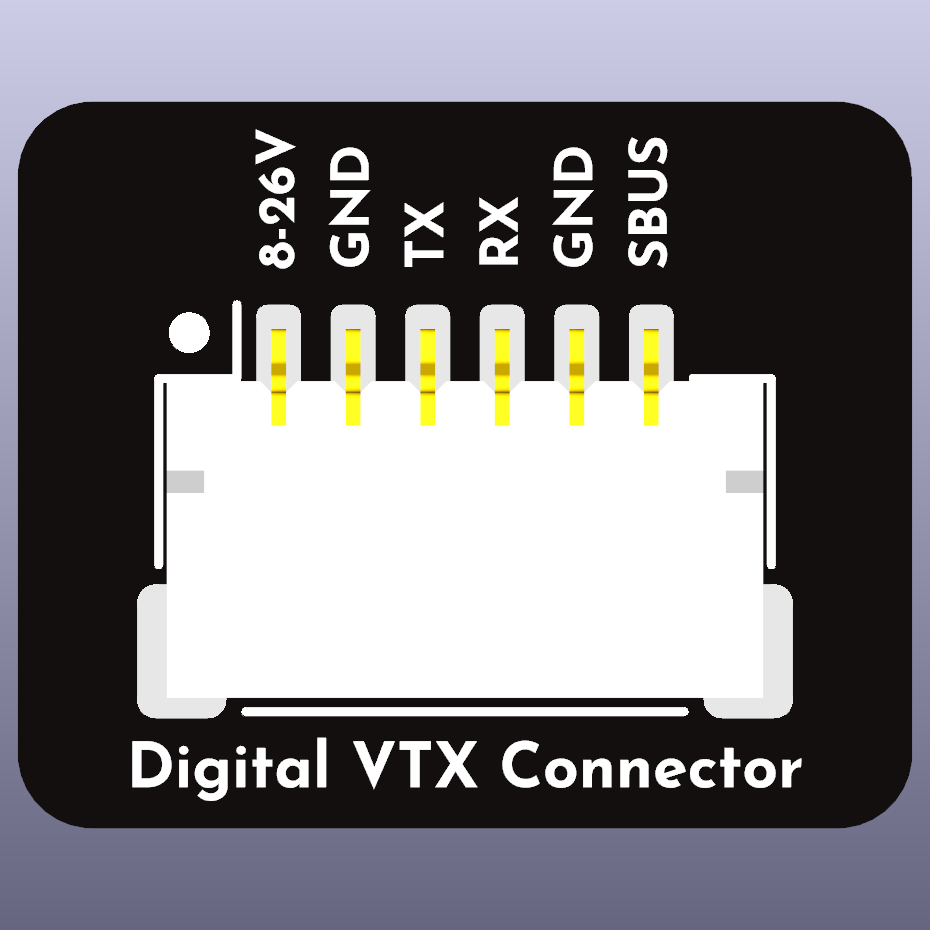

图传
JST-SH 连接器当前的引脚配置如下:
| 引脚 | 名称 | 标签 | 备注 |
|---|---|---|---|
| 1 | V+ (10V) | 10V | Power output |
| 2 | GND | G | Ground |
| 3 | UART 3 TX | TX | UART 3 TX |
| 4 | UART 3 RX | RX | UART 3 RX |
| 5 | GND | G | Ground |
| 6 | UART 5 RX | RX | UART 5 RX |

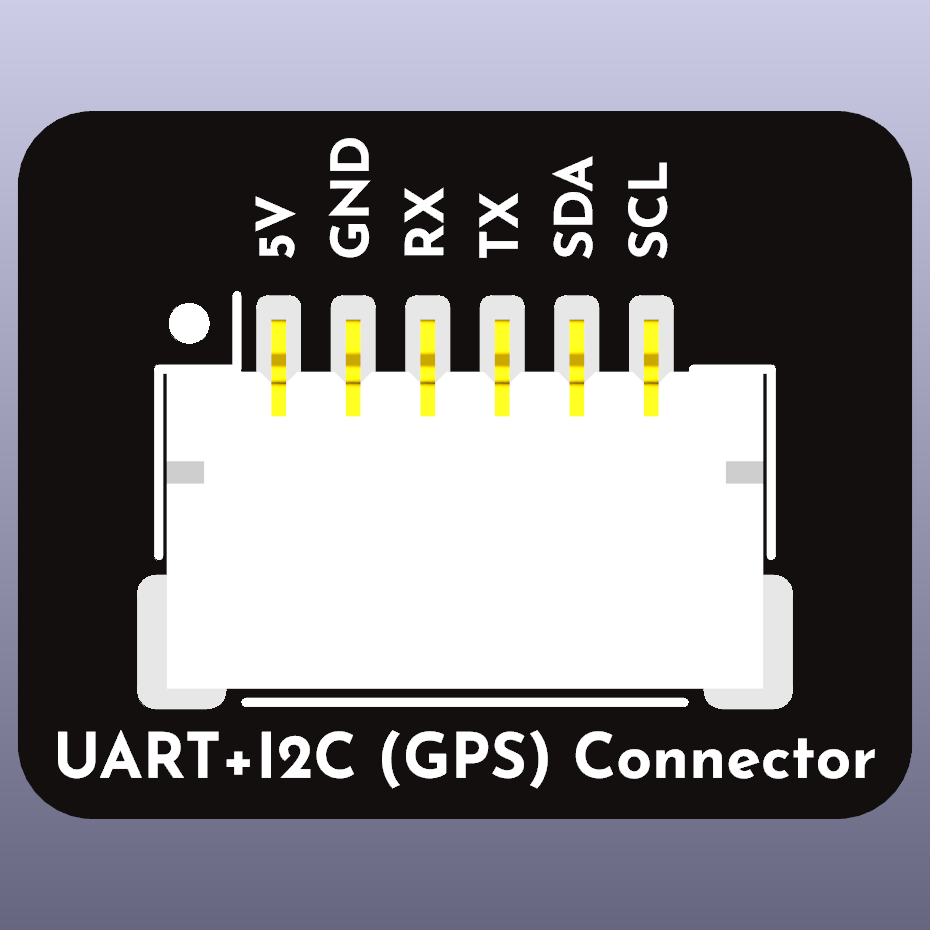

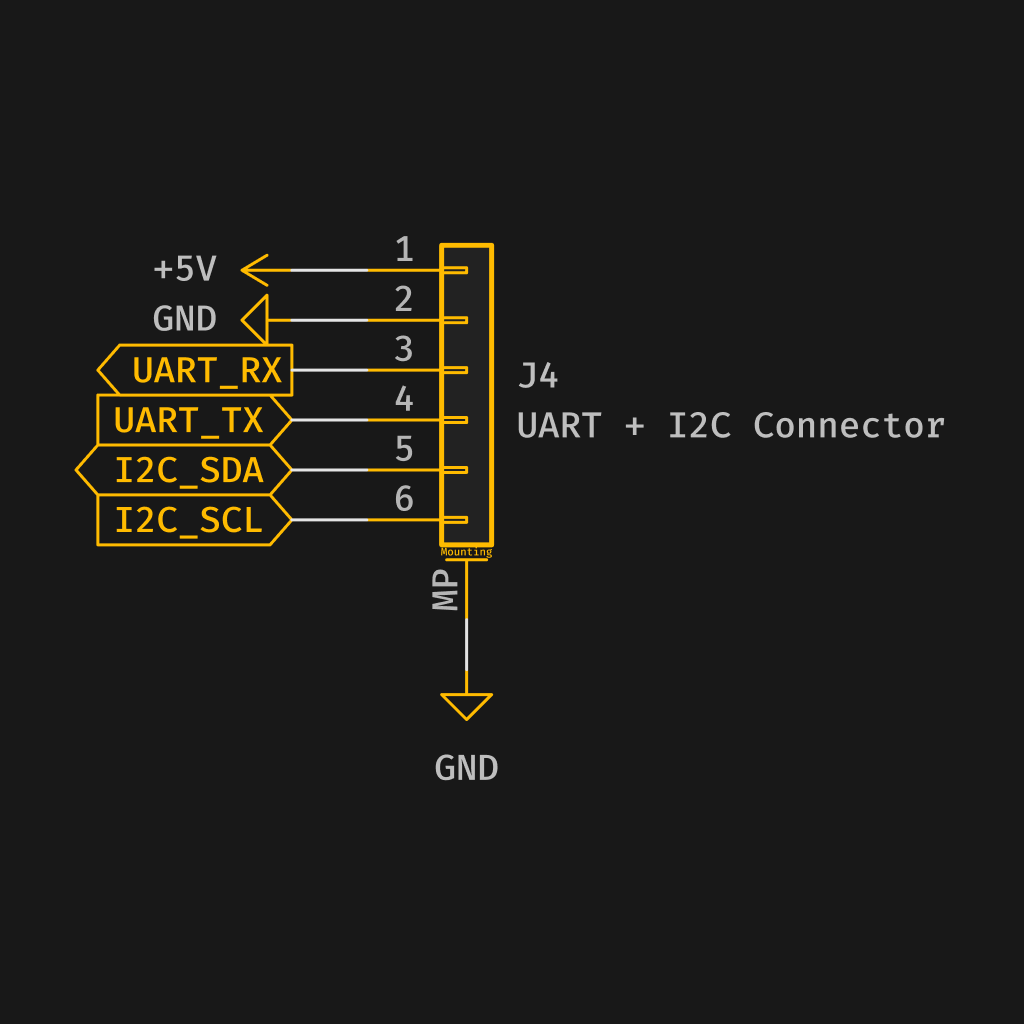

GPS
6 针 JST-SH 连接器的引脚配置如下:
| 引脚 | 名称 | 标签 | 备注 |
|---|---|---|---|
| 1 | V+ (5V) | 5V | Power output |
| 2 | GND | G | Ground |
| 3 | UART 8 RX | RX | UART 8 RX |
| 4 | UART 8 TX | TX | UART 8 TX |
| 5 | I2C SDA | SDA | I2C SDA |
| 6 | I2C SCL | SCL | I2C SCL |


电机 5-8
JST-SH 连接器当前的引脚配置如下:
| 引脚 | 名称 | 标签 | 备注 |
|---|---|---|---|
| 1 | GND | G | Ground |
| 2 | Signal 5 | 5 | Motor 5 |
| 3 | Signal 6 | 6 | Motor 6 |
| 4 | Signal 7 | 7 | Motor 7 |
| 5 | Signal 8 | 8 | Motor 8 |
辅助接口
JST-SH 连接器当前的引脚配置如下:
| 引脚 | 名称 | 标签 | 备注 |
|---|---|---|---|
| 1 | V+ (5V) | 5V | Power output |
| 2 | GND | G | Ground |
| 3 | LED STRIP | LED STRIP | |
| 4 | BUZZER - | BUZZER - (Buzzer minus) | |
| 5 | USER1 | USER1 (PB3) | |
| 6 | SPI MOSI | SPI MOSI (PE6) | |
| 7 | SPI MISO | SPI MISO (PE5) | |
| 8 | SPI SCK | SPI SCK (PE12) |
调试
JST-SH 连接器当前的引脚配置如下:
| 引脚 | 名称 | 标签 | 备注 |
|---|---|---|---|
| 1 | V+ (3.3V) | 3.3 | Power output |
| 2 | GND | G | Ground |
| 3 | SWDIO | DIO | SWDIO |
| 4 | SWCLK | CLK | SWCLK |
| 5 | UART 1 RX | RX | UART 1 RX (do not use for other than debug) |
| 6 | UART 1 TX | TX | UART 1 TX (do not use for other then debug) |
PX 4
JST-SH 连接器当前的引脚配置如下:
| 引脚 | 名称 | 标签 | 备注 |
|---|---|---|---|
| 1 | V+ (5V) | 5V | Power output |
| 2 | GND | G | Ground |
| 3 | Non connect | NC | Non connect |
| 4 | UART 5 TX | TX | UART 5 TX |
焊盘
ESC
ESC JST-SH 连接器旁边提供了并联焊盘。
| 引脚 | 名称 | 标签 | 备注 |
|---|---|---|---|
| 1 | V+ (VBAT) | +BAT | Power input (10-42V) |
| 2 | GND | G | Ground |
| 3 | Current | CU | Current (PC5) |
| 4 | UART 7 (Telemetry) | RX | UART 7 RX |
| 5 | Signal 1 | 1 | Motor 1 |
| 6 | Signal 2 | 2 | Motor 2 |
| 7 | Signal 3 | 3 | Motor 3 |
| 8 | Signal 4 | 4 | Motor 4 |
UART 2
UART2 在 JST-SH 连接器旁边提供了并联焊盘。
| 引脚 | 名称 | 标签 | 备注 |
|---|---|---|---|
| 1 | V+ (5V) | 5V | Power output |
| 2 | GND | G | Ground |
| 3 | UART 2 RX | RX | UART 2 RX |
| 4 | UART 2 TX | TX | UART 2 TX |
