FlySpark F4 V1
- 规格

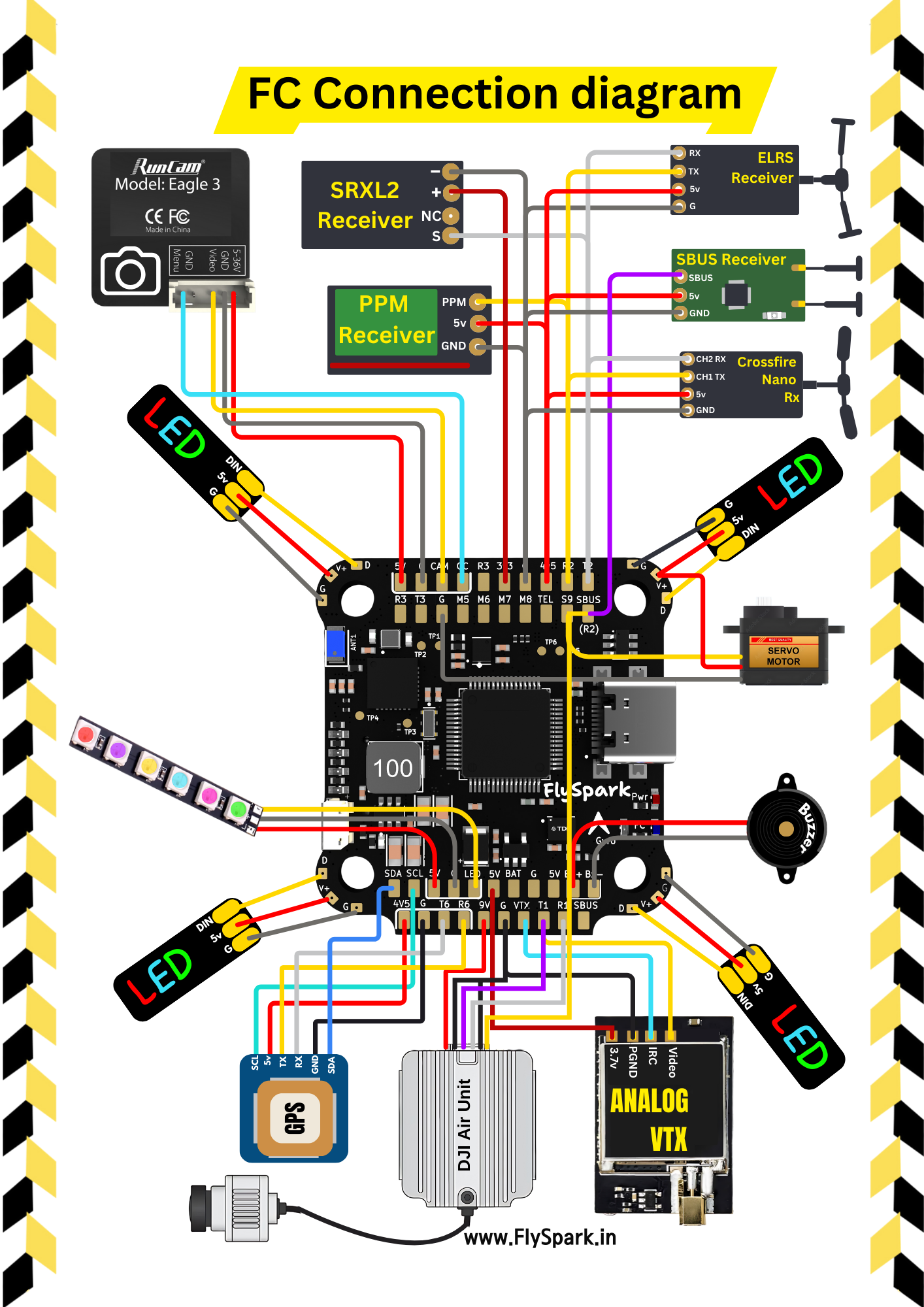

- 接线图

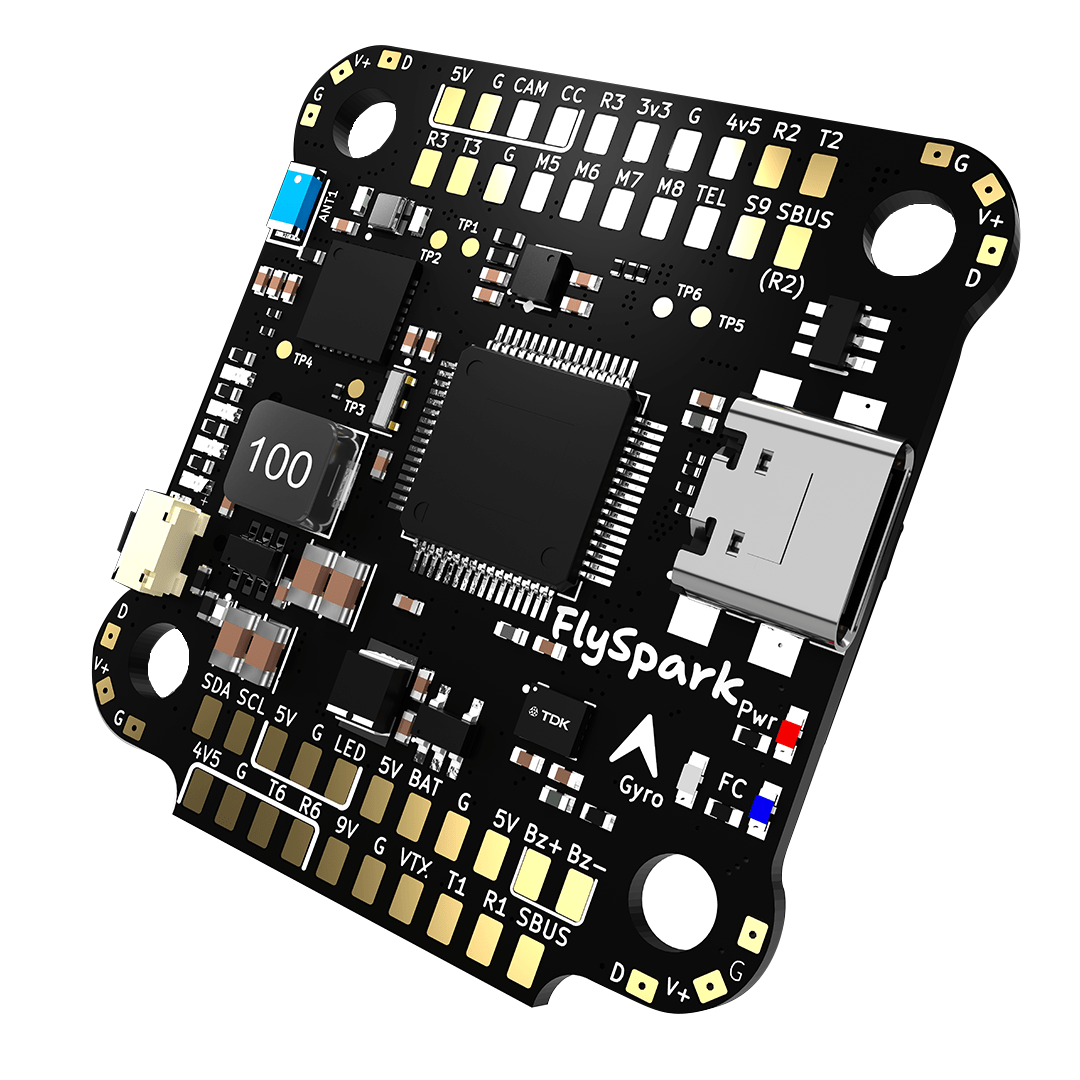

- 照片
- 备注
Target:
FLYSPARKF4
MCU:
STM32F405RGT6
IMU:
ICM42688P
OSD:
MAX7456EUI+
Baro:
DPS310
Blackbox:
SD Card
Measurements:
Size: 47.8x47.5x18.3mm
Mounting: M4 30.5x30.5mm
Weight: 10.5g
其他特性
- SD 卡插槽：有
- 板载接收机：无
- 硬件反相器：有
- Bluetooth：有
- WiFi：无
- 板载 RGB LED：无
信息
输入/输出
- USB 接口：USB Type-C
- 电机输出：8 路
- UART：4 个
- I2C：有
- SWD：有（SWD - TP5，SWC - TP6）
- SPI：无
- 3.3 V 输出：有
- 4.5 V（VBUS）输出：有
- 5 V 输出：3 A
- 9 V 输出：3 A
- 电流传感器：有
- 模拟 RSSI 输入：有
- LED 灯带输出：有
- 蜂鸣器输出：有

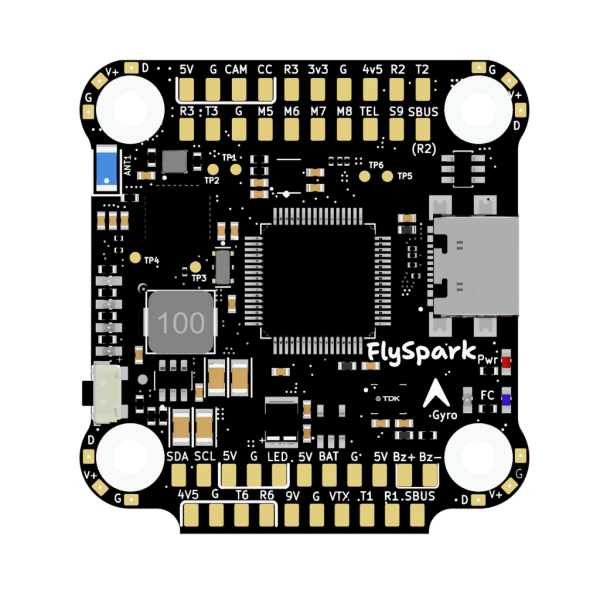

焊盘
UART
| 名称 | 标签 | 备注 |
|---|---|---|
| UART 1 | T1/R1 | |
| UART 2 | T2/R2 | SBUS |
| UART 3 | T3/R3 | |
| UART 5 | TEL | ESC 遥测 |
| UART 6 | T6/R6 |
电源
| 名称 | 标签 | 数量 | 备注 |
|---|---|---|---|
| 3.3 V | 1 个 | ||
| 5 V | 5V | 8 个 | |
| 9 V | 9V | 1 个 | |
| 电池电压 | BAT | 1 个 |
ESC 信号
| 名称 | 标签 | 备注 |
|---|---|---|
| 电池电压 | BAT | |
| 地 | GND | |
| 遥测 | TEL | |
| 信号 1 | M1 | |
| 信号 2 | M2 | |
| 信号 3 | M3 | |
| 信号 4 | M4 | |
| 信号 5 | M5 | |
| 信号 6 | M6 | |
| 信号 7 | M7 | |
| 信号 8 | M8 |

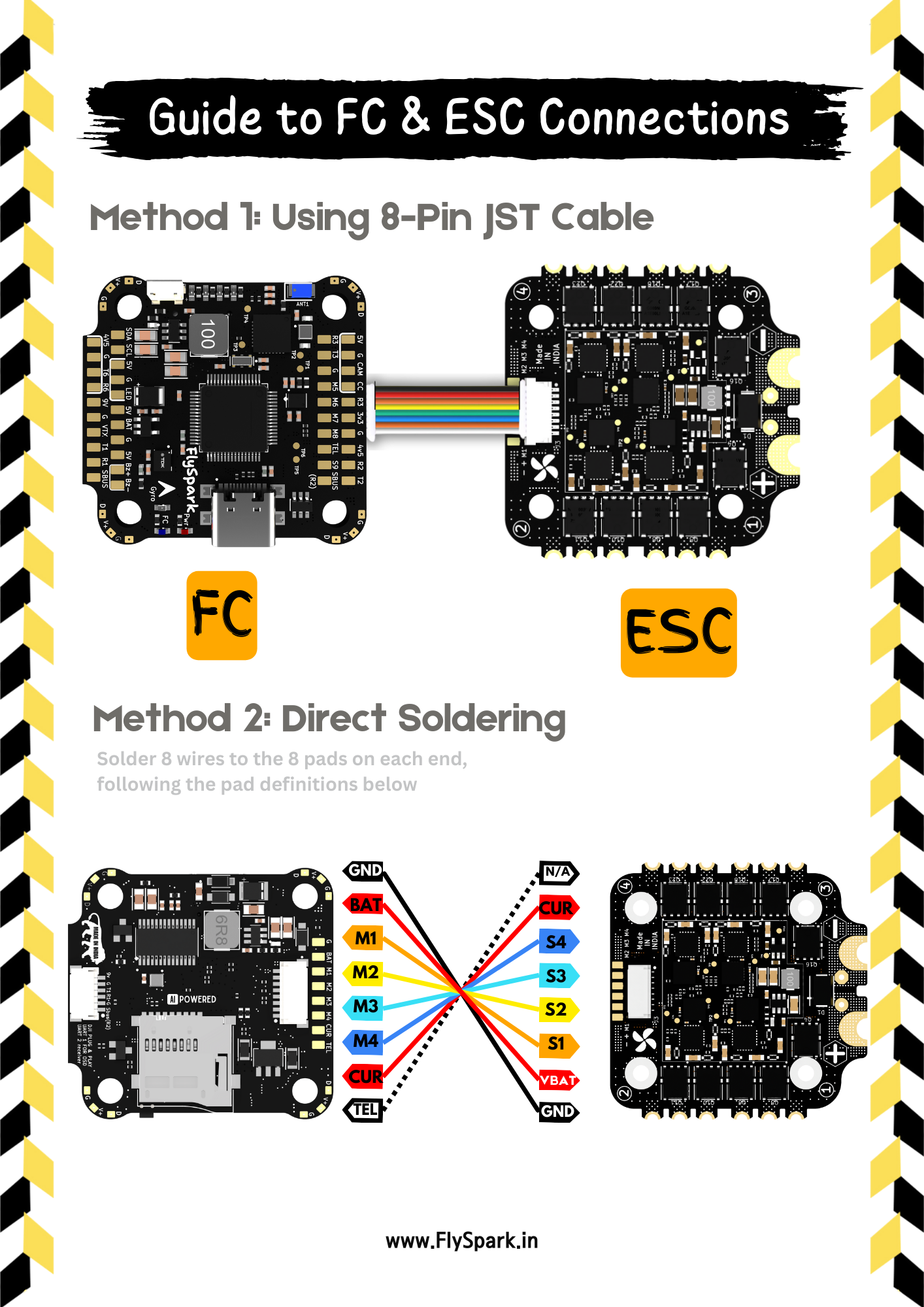

连接器
ESC 1-4
| 引脚 | 名称 | 标签 | 备注 |
|---|---|---|---|
| 1 | Telemetry | TEL | |
| 2 | Current | CUR | |
| 3 | Signal 4 | M4 | |
| 4 | Signal 3 | M3 | |
| 5 | Signal 2 | M2 | |
| 6 | Signal 1 | M1 | |
| 7 | Battery Voltage | BAT | |
| 8 | GND | G |
数字 VTX
| 引脚 | 名称 | 标签 | 备注 |
|---|---|---|---|
| 1 | 9V | 9V | |
| 2 | Ground | G | |
| 3 | UART1 TX | T1 | |
| 4 | UART1 RX | R1 | |
| 5 | Ground | G | |
| 6 | SBUS | Sbus (R2) |
信息
可通过 FlySpark 应用使用 Bluetooth 进行无线配置。
