Madflight FC3 RP2350B
- 规格

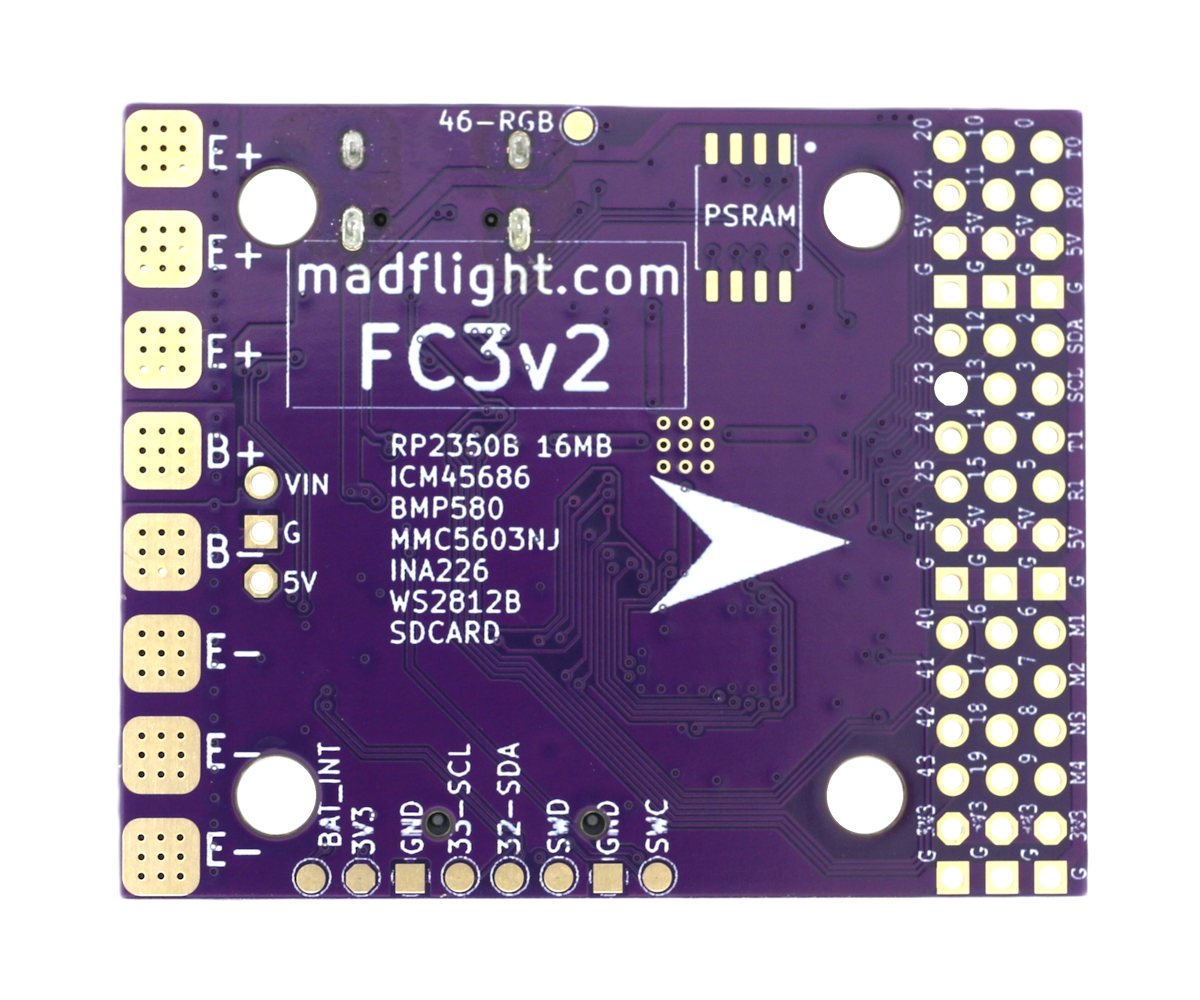

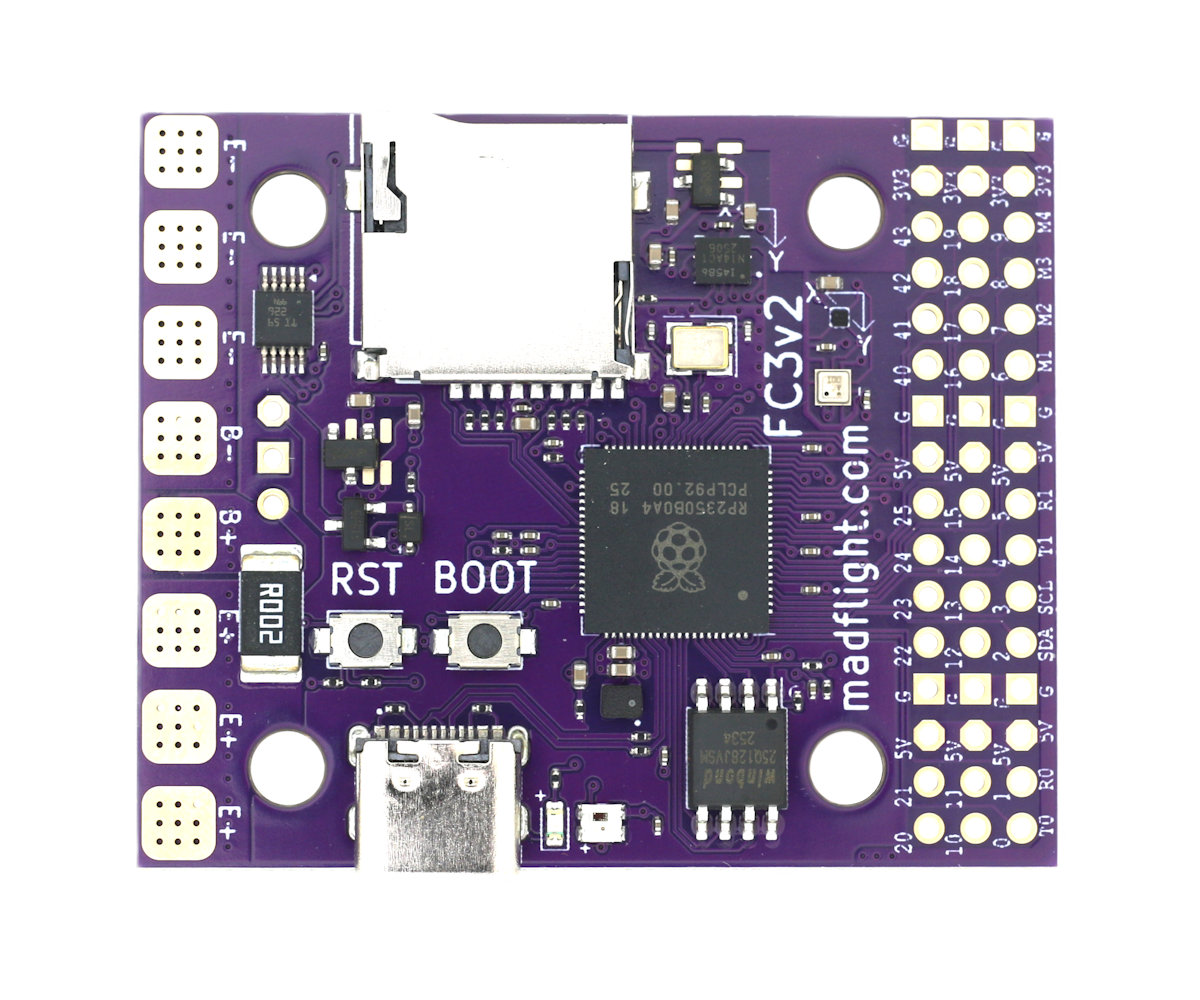

- 照片
Target:
MADFLIGHT_FC3
MCU:
RP2350B
IMU:
ICM-45686
OSD:
None, but SPI port and VTX available
Baro:
BMP390
Blackbox:
MicroSD card
Measurements:
Size: 50.7x41.6x4.4mm
Mounting: 30.5x30.5mm
Weight: 6.3g
其他特性
- SD 卡插槽：有
- 板载接收机：无
- 硬件反相器：无
- Bluetooth：无
- WiFi：无
- 板载 RGB LED：有
信息
输入/输出
- USB 接口：USB Type-C
- 电机输出：8 路
- UART：4 个（2 个硬件 UART、2 个 PIO UART）
- I2C：有
- SWD：有
- SPI：有
- 3.3 V 输出：有
- 4.5 V（VBUS）输出：无
- 5 V 输出：2 A
- 12 V 输出：无
- 电流传感器：有
- 模拟 RSSI 输入：有
- LED 灯带输出：有
- 蜂鸣器输出：有
焊盘
UART
| 名称 | 备注 |
|---|---|
| USB VCP | |
| UART0 | RC 输入 |
| UART1 | GPS |
| PIOUART0 | 用户、ESC 遥测、VTX |
| PIOUART1 | 用户、ESC 遥测、VTX |
连接器
2.54 mm 排针 - 第一排
| 引脚编号 | GPIO | 信号名称 |
|---|---|---|
| 1 | 0 | UART0_TX |
| 2 | 1 | UART0_RX |
| 3 | 5.0V | |
| 4 | GND | |
| 5 | 2 | I2C1_SDA |
| 6 | 3 | I2C1_SCL |
| 7 | 4 | UART1_TX |
| 8 | 5 | UART1_RX |
| 9 | 5.0V | |
| 10 | GND | |
| 11 | 6 | MOTOR1 |
| 12 | 7 | MOTOR2 |
| 13 | 8 | MOTOR3 |
| 14 | 9 | MOTOR4 |
| 15 | 3.3V | |
| 16 | GND |
2.54 mm 排针 - 第二排
| 引脚编号 | GPIO | 信号名称 |
|---|---|---|
| 1 | 10 | PIOUART0_TX |
| 2 | 11 | PIOUART0_RX |
| 3 | 5.0V | |
| 4 | GND | |
| 5 | 12 | LED1_PIN |
| 6 | 13 | LED2_PIN |
| 7 | 14 | PIOUART1_TX |
| 8 | 15 | PIOUART1_RX |
| 9 | 5.0V | |
| 10 | GND | |
| 11 | 16 | MOTOR5 |
| 12 | 17 | MOTOR6 |
| 13 | 18 | MOTOR7 |
| 14 | 19 | MOTOR8 |
| 15 | 3.3V | |
| 16 | GND |
2.54 mm 排针 - 第三排
| 引脚编号 | GPIO | 信号名称 |
|---|---|---|
| 1 | 20 | unused |
| 2 | 21 | unused |
| 3 | 5.0V | |
| 4 | GND | |
| 5 | 22 | PINIO1_PIN |
| 6 | 23 | PINIO2_PIN |
| 7 | 24 | PINIO3_PIN |
| 8 | 25 | PINIO4_PIN |
| 9 | 5.0V | |
| 10 | GND | |
| 11 | 40 | ADC_RSSI_PIN |
| 12 | 41 | ADC_CURR_PIN |
| 13 | 42 | ADC_EXTERNAL1_PIN |
| 14 | 43 | unused |
| 15 | 3.3V | |
| 16 | GND |
