Blackbox Explorer 功率谱密度图

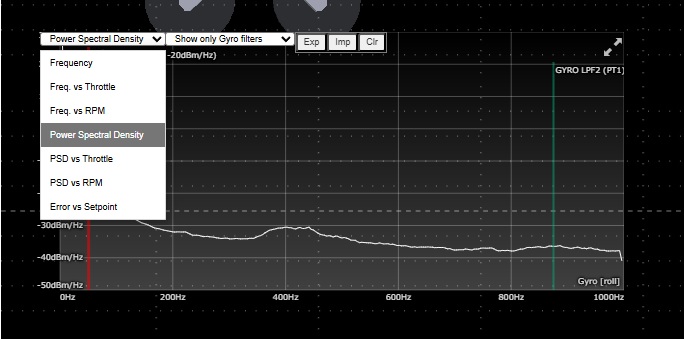

Blackbox Explorer 的频谱分析器可显示功率谱密度（PSD）图。 图示

功率谱密度图以标准 dBm/Hz 单位显示噪声电平。例如：

  • 每相差 10dBm，噪声功率比为 10；20dBm 为 100；30dBm 为 1000。
  • 每相差 20dBm，噪声幅度比为 10；40dBm 为 100；80dBm 为 1000。

“Power spectral density” 频谱图​

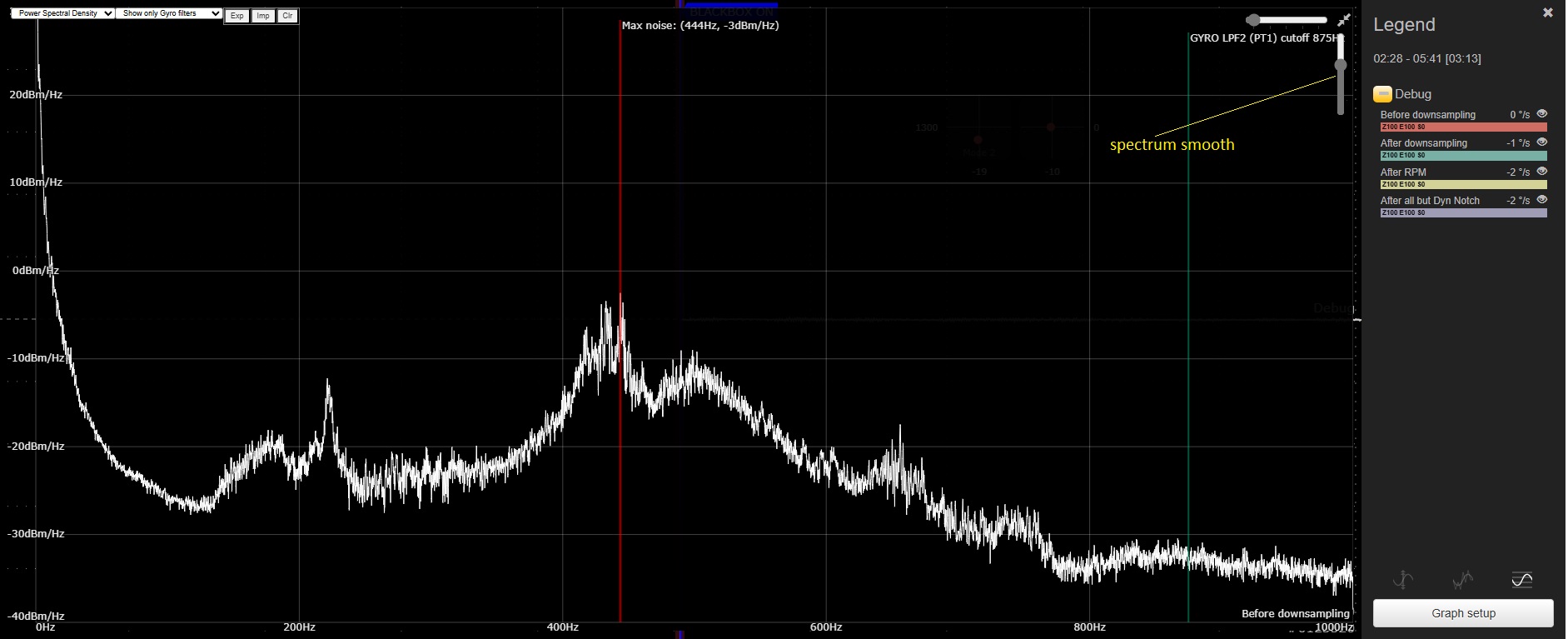

该图按频率显示噪声功率谱密度。 图示

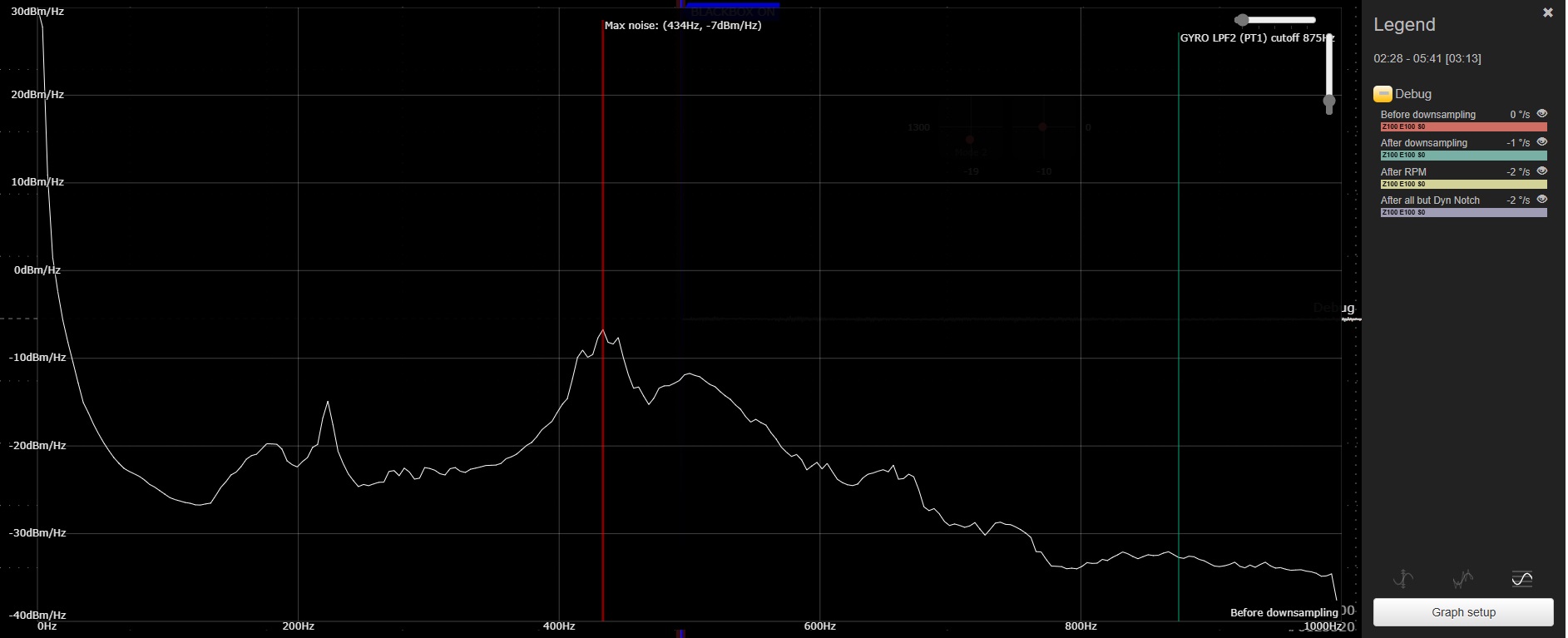

垂直滑块可调节曲线平滑程度；曲线越不平滑，频率分辨率越高。 图示

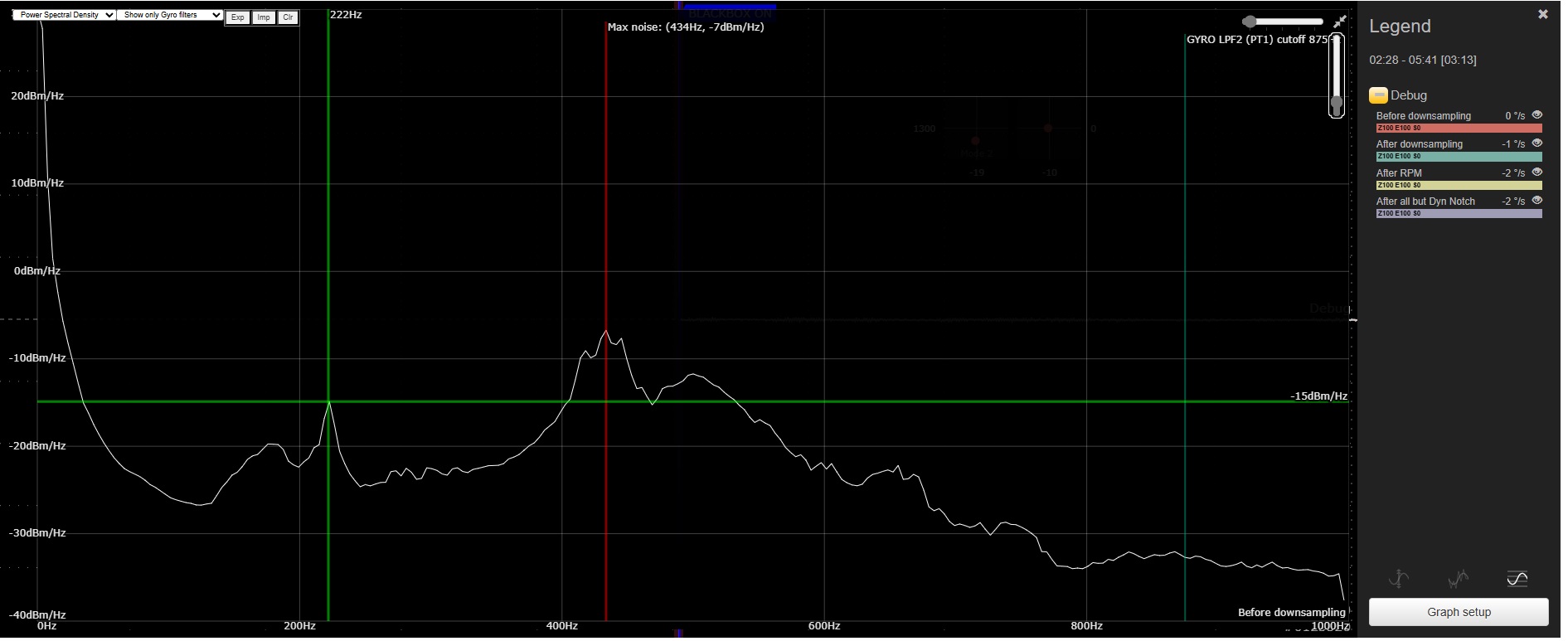

按住 Shift 键时，鼠标光标会显示当前功率值。 图示

RPM 功率谱密度热图（“PSD vs RPM”）​

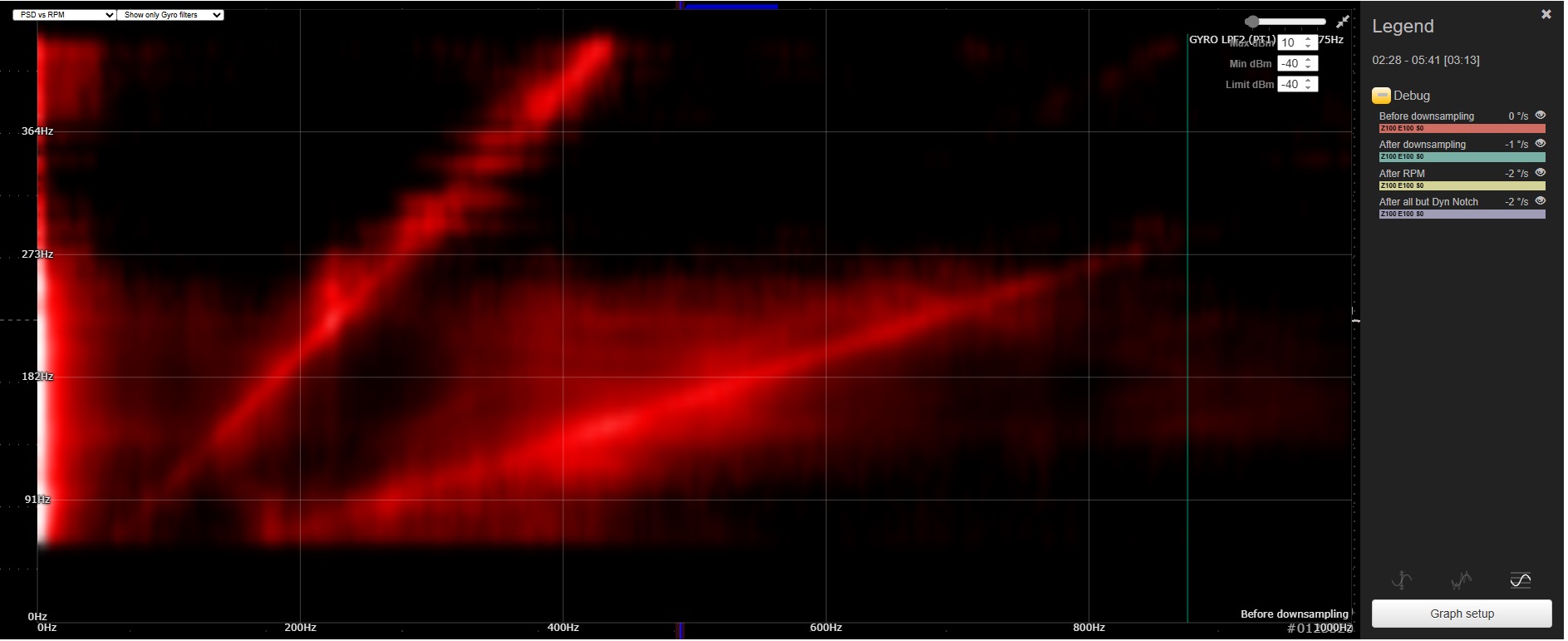

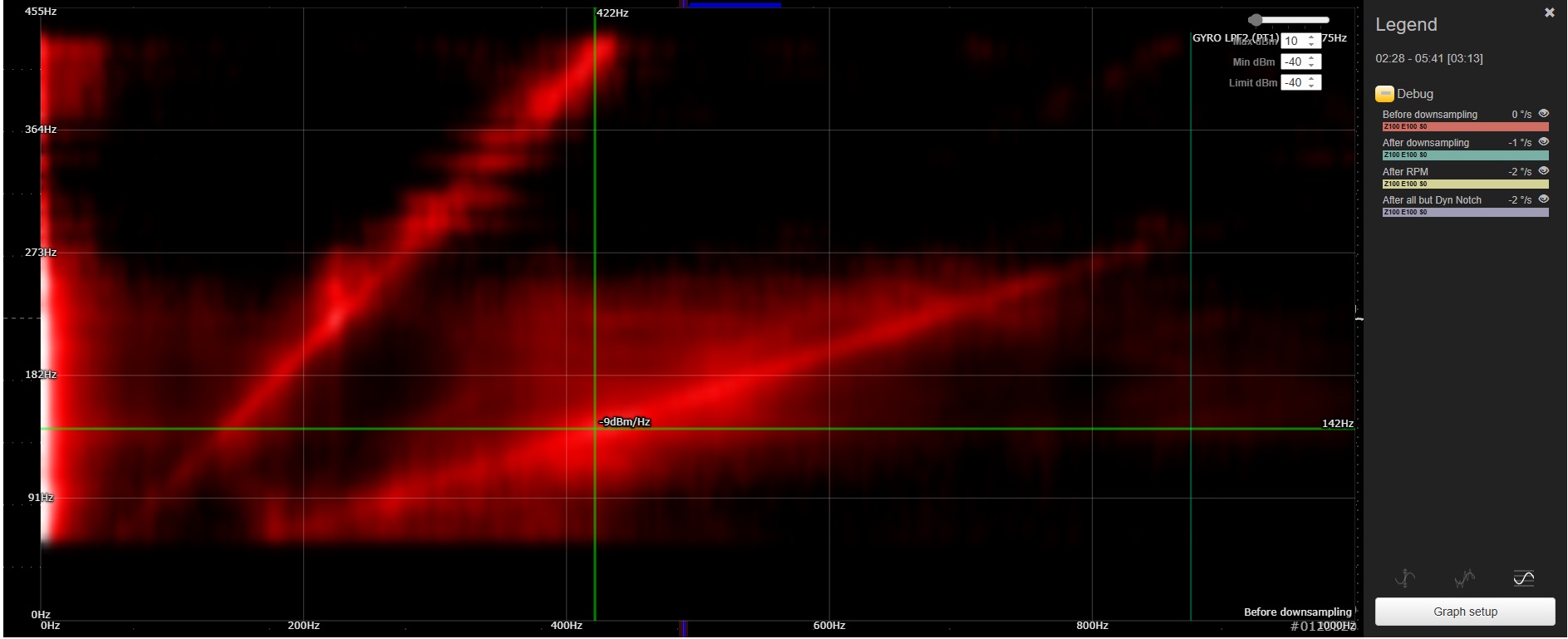

该图按频率和 RPM 显示噪声功率谱密度。 图示

可通过图表右上角三个数值输入框设置：

  • Max dBm：设为图表中显示为白色的最大功率电平；
  • Min dBm：设为图表中显示为黑色的最小功率电平；
  • Limit dBm：低于此阈值的功率显示为黑色。

按住 Shift 键时，鼠标光标会显示当前功率值。 图示

油门功率谱密度热图（“PSD vs Throttle”）​

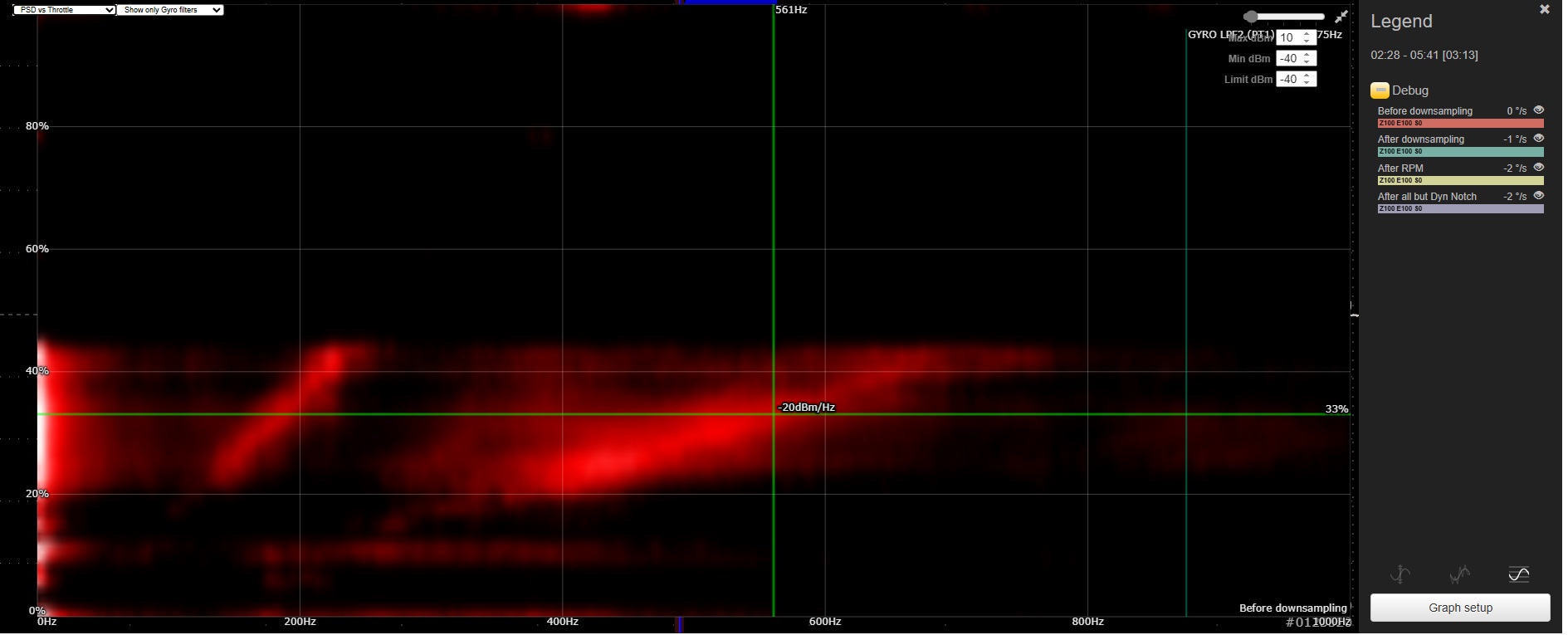

该图按频率和油门显示噪声功率谱密度，外观与 RPM 功率谱密度图类似。但在 RPM 滤波器工作时，RPM 功率谱密度图更有帮助。 图示

比较 Blackbox Explorer 功率谱密度曲线​

可使用功率谱密度频谱图比较多个频谱，最多比较 6 个。

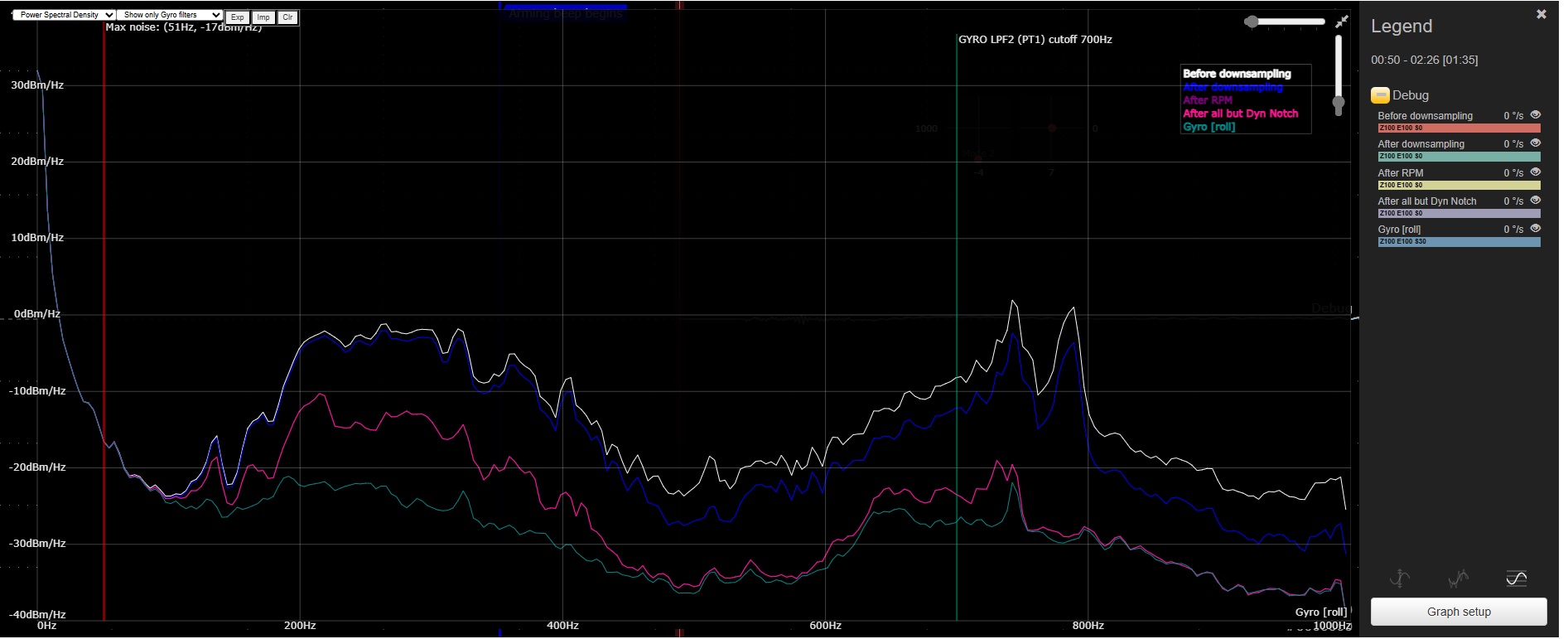

比较同一日志文件中不同曲线的 PSD 频谱：

  • 显示该曲线的“Power spectral density”图；
  • 在曲线图例上按住 Ctrl 并单击，选择多条曲线；
  • 分析频谱差异；
  • 点击 Clr 按钮移除所有待比较曲线；
  • 再次按住 Ctrl 并单击某条曲线，可将其从比较中移除。

图示

比较不同日志文件中曲线的 PSD 频谱：

  • 显示第一份日志中曲线的“Power spectral density”；

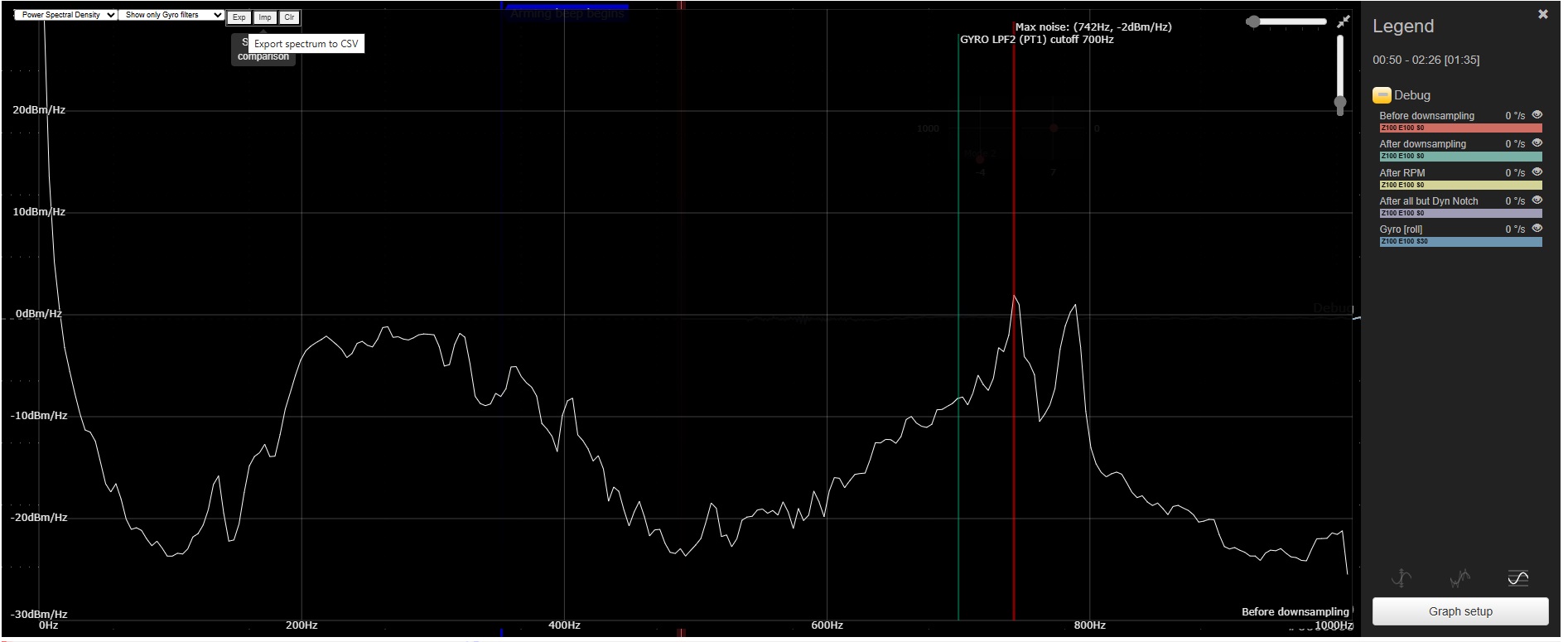

  • 点击 Exp（Export）按钮，频谱数据将导出为 .CSV 文件；
  • 从需要比较的日志文件导出频谱；
  • 显示“Power spectral density”，以便将某条曲线与其他曲线比较；

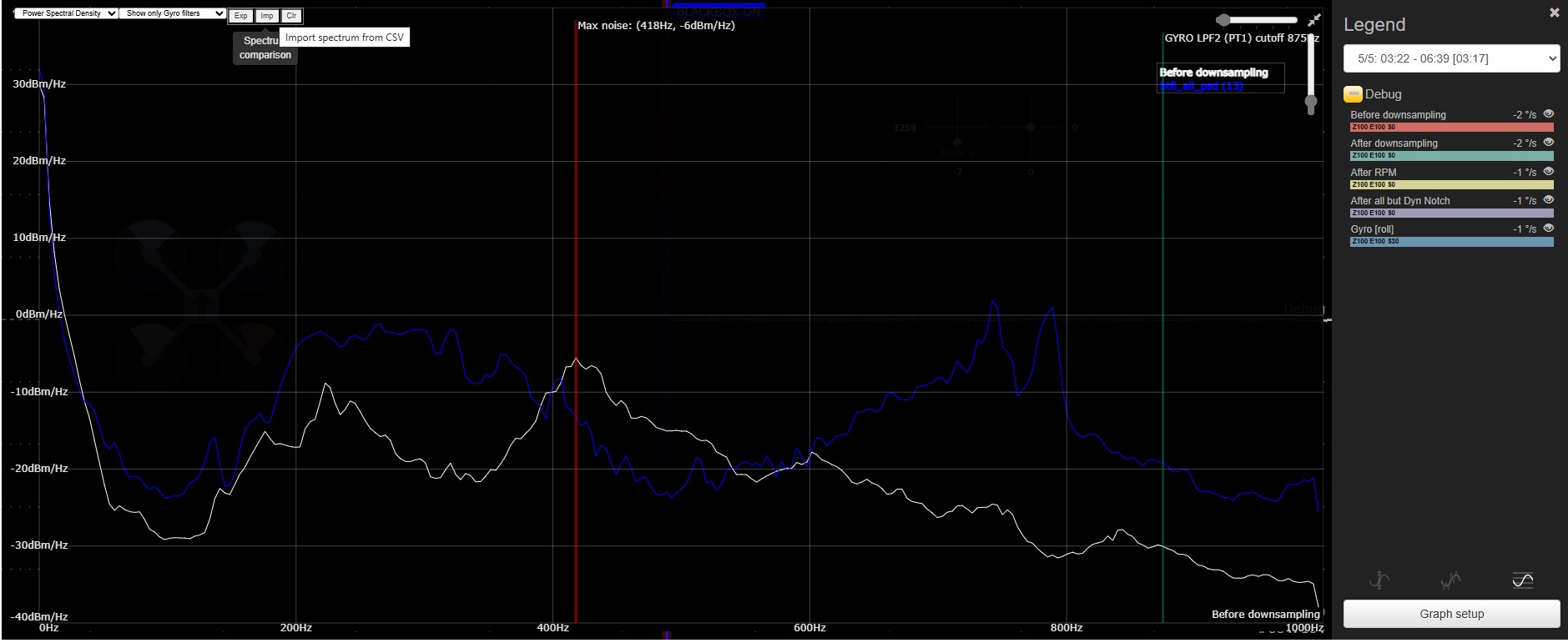

  • 点击 Imp（Import）按钮，在打开文件对话框中选择多个已导出的曲线日志文件；
  • 频谱会显示在同一张图中供分析。

图示 图示

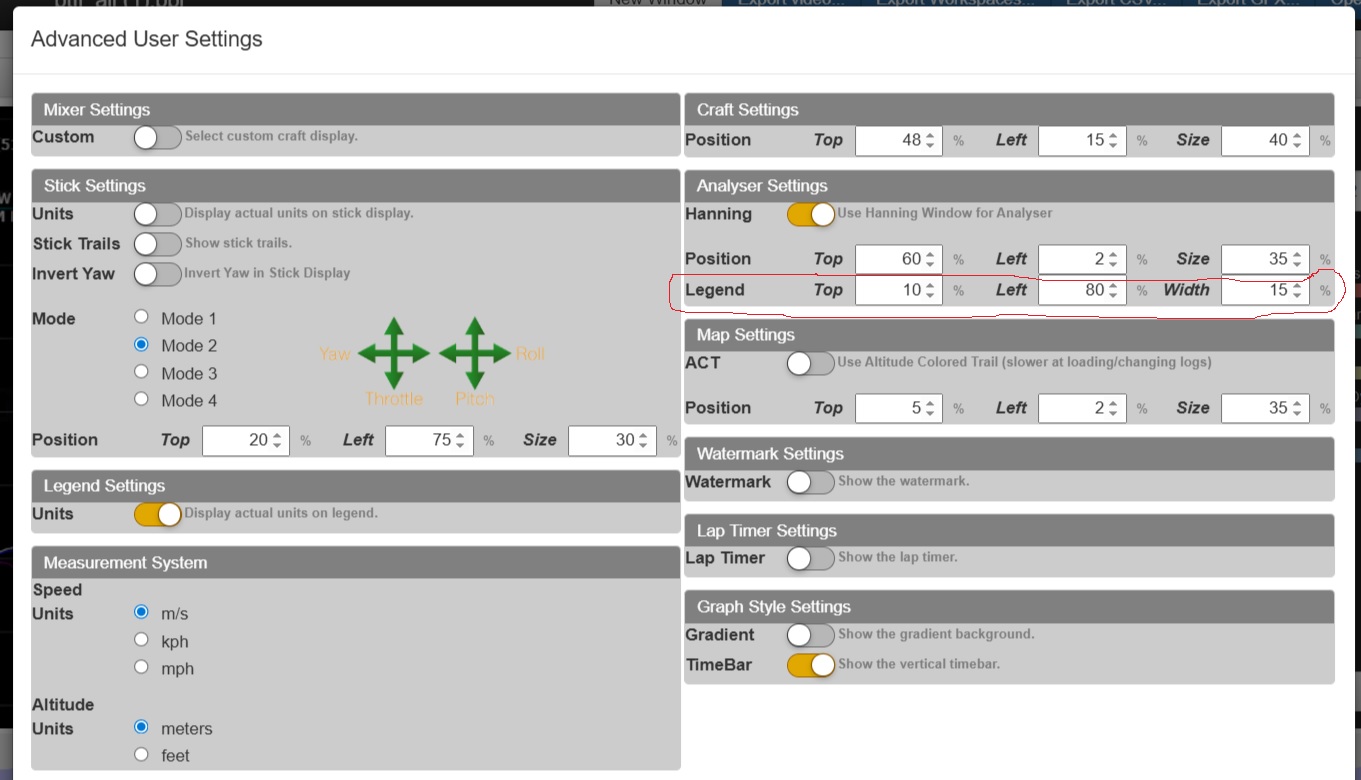

可在 User settings 对话框中设置图例宽度和位置。 图示
