显示器

Betaflight 支持显示器，用于显示飞行器及 Betaflight 状态信息。

飞行器解锁后显示器不会更新，以免影响飞行；上锁后显示器会在不同页面间循环。

目前无法修改各页面的信息、页面列表或页面切换间隔，欢迎通过 Pull Request 提交代码。

支持的硬件

当前除 SSD1306 / UG-2864HSWEG01 外，不支持其他显示器。

配置

在 CLI 中启用 DISPLAY 功能：

feature DISPLAY

SSD1306 OLED 显示器

SSD1306 是 128x64 OLED 显示器，阳光下仍清晰可见，体积小且耗电极低，因此很适合飞行器使用。

市面上有多种 SSD1306 板卡，品质和实现并不相同，部分需要额外修改后才能工作，请谨慎选择。

显示器链接：

• banggood.com 0.96 Inch 4Pin White IIC I2C OLED Display Module 12864 LED For Arduino
• banggood.com 0.96 Inch 4Pin IIC I2C Blue OLED Display Module For Arduino
• wide.hk I2C 0.96" OLED display module
• witespyquad.gostorego.com ReadyToFlyQuads 1" OLED Display
• multiwiicopter.com PARIS 1" OLED 128x64 PID tuning screen AIR

撰写本文时，banggood.com 的显示器价格最低，且能正确发送 I2C ACK 信号。

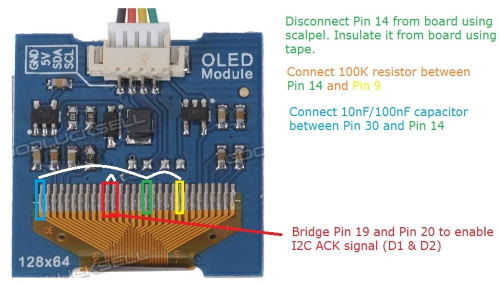

Crius CO-16

应尽量避免使用此显示器；但经过改装后可用。

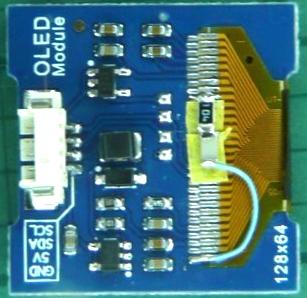

步骤 1

出厂状态下不会发送 I2C ACK 信号，因为制造商未将 D1 和 D2 短接。请在两针脚进入显示器的位置将其焊接在一起；否则屏幕不会显示任何内容。

步骤 2

用手术刀将 14 号引脚与主板断开。然后在 30 号引脚与翘起的 14 号引脚之间连接一个 10nF 或 100nF 电容。

步骤 3

在 9 号引脚与翘起的 14 号引脚之间连接 100K 电阻。

若未完成步骤 2 和 3，显示器可能只在部分上电时正常工作，也可能显示随机点或其他图像损坏。

更多说明见：http://www.multiwii.com/forum/viewtopic.php?f=6&t=2705&start=10

连接

将飞控的 +5V、Ground、I2C SDA 和 I2C SCL 连接到显示器。

Naze32 rev 5 板卡的 SDA 和 SCL 焊盘位于板底。
